Prečo sú rolky posuvných dverí časom hlučné

Posuvné dvere môžu zostať v každodennom používaní roky bez toho, aby priťahovali veľkú pozornosť. Panel sa pohybuje po svojej dráhe, valčeky podopierajú váhu a celá zostava robí svoju prácu ticho v pozadí. Potom sa objaví slabé kliknutie. O niekoľko týždňov neskôr môže pohyb zahŕňať škrabanie, dunenie alebo hrubý valivý hluk. V tom momente si zvuk ľahko všimnete, pretože k nemu dochádza vždy, keď sa dvere pohnú.

Hluk je zriedka spôsobený iba jednou časťou. Valec posuvných dverí funguje ako súčasť malého mechanického systému, ktorý zahŕňa koleso, ložisko, nápravu, kryt, rám dverí a pojazdovú dráhu. Zmeny v ktorejkoľvek z týchto oblastí môžu ovplyvniť, ako sa zostava pohybuje a koľko vibrácií zasiahne okolitú štruktúru.

Pre majiteľov domov, inštalatérov, distribútorov a výrobcov dverí môže pochopenie, odkiaľ zvuk pochádza, oveľa jednoduchšie diagnostikovať. Hlučný valec nemusí vždy znamenať, že samotné koleso zlyhalo a výmena kolesa bez kontroly rozchodu alebo stavu montáže môže nechať pôvodnú príčinu nevyriešenú.

Zvuk zvyčajne začína zmenou kontaktu

Valec je navrhnutý tak, aby sa valil po povrchu, namiesto toho, aby po ňom kĺzal. Keď sa koleso otáča rovnomerne a kontakt medzi kolesom a pásom zostáva stabilný, pohyb môže byť relatívne tichý.

Hluk má tendenciu sa objaviť, keď sa tento vzťah zmení.

Koleso sa už nemusí rovnomerne dotýkať dráhy. Ložisko môže vyvinúť dodatočný odpor. Malé častice sa môžu dostať do dráhy pohybu. Dvere sa môžu mierne vychýliť a pôsobiť väčšou silou na jednu stranu zostavy.

Tieto zmeny sú často postupné, čo vysvetľuje, prečo si používatelia nemusia všimnúť začiatok problému.

Dvere, ktoré boli kedysi tiché, mohli najskôr vydať ľahké cvakanie. Neskôr by rovnaký pohyb mohol vytvoriť hrubší valivý hluk. Zmena zvuku je užitočná, pretože môže včas naznačiť, že niečo vo vnútri posuvného mechanizmu si zaslúži pozornosť.

Čo sa zmení vo vnútri zhromaždenia?

Chovanie valenia môže ovplyvniť niekoľko podmienok:

• Povrch kolesa mení tvar.
• Ložisko sa stáva menej voľne pohyblivým.
• Na trati dochádza ku kontaminácii alebo poškodeniu povrchu.
• Zaťaženie dverí je nerovnomerné.
• Kryt valčeka sa posunie z určenej polohy.
• Vlhkosť ovplyvňuje kovové komponenty.
• Koleso a pás už nevytvárajú konzistentný kontakt.

Tieto stavy sa nevyskytujú vždy oddelene. V starších posuvných dverách sa môže vyvinúť niekoľko súčasne.

Prečo je valček posuvných dverí s vekom hlasnejší?

Vek sám o sebe nie je mechanickou príčinou hluku. Čo sa časom mení, je stav dielov a prostredie okolo nich.

Každý cyklus otvárania a zatvárania vytvára ďalšie obdobie kontaktu medzi kolesom a pásom. Ložisko sa otáča, koleso nesie zaťaženie dverí a dráha dostáva opakovaný valivý kontakt. Počas týchto cyklov môžu do systému vstúpiť aj malé častice.

Výsledkom je postupná zmena mechanických povrchov.

Valec môže zvonku stále vyzerať prijateľne, zatiaľ čo ložisko alebo kontaktná plocha kolesa sa už zmenila.

Opakovaný pohyb sčítava

Zvážte dvere používané niekoľkokrát denne.

Valec sa jednoducho nepohybuje z jedného konca dráhy na druhý. Opakovane zrýchľuje, valí sa, mení smer a zastavuje. Každý pohyb pridáva do mechanického systému ďalší cyklus.

V priebehu času môže tento opakovaný kontakt ovplyvniť:

• Stav povrchu kolesa
• Rotácia ložísk
• Hladkosť stopy
• Stabilita montáže
• Zarovnanie dverí

To je dôvod, prečo hluk, ktorý sa zdá byť náhle, môže v skutočnosti predstavovať stav, ktorý sa vyvíjal postupne.

Ložisko môže zmeniť zvuk

Vo vnútri mnohých valčekových zostáv hrá ložisko dôležitú úlohu pri umožňovaní otáčania kolesa okolo jeho montážneho bodu.

Keď sa ložisko hladko otáča, koleso môže sledovať stopu s relatívne malým odporom. Ak sú vnútorné povrchy kontaminované, opotrebované, skorodované alebo inak nepravidelné, rotácia môže byť menej konzistentná.

Výsledný zvuk sa môže líšiť.

Ľahké cvakanie môže naznačovať prerušovaný kontakt alebo vnútorný pohyb. Hrubý zvuk brúsenia môže naznačovať zvýšené trenie. Keď sa koleso alebo ložisko otáča v určitej polohe, môže sa vyskytnúť opakujúce sa dunenie.

Tieto zvuky sú skôr indíciami ako definitívnymi diagnózami.

Prečo je ložisko ľahké prehliadnuť

Koleso je viditeľné, pričom ložisko je zvyčajne skryté vo vnútri zostavy.

Rýchla vizuálna kontrola preto nemusí ukázať nič neobvyklé. Vonkajšie koleso sa môže javiť ako okrúhle a neporušené, aj keď sa ložisko už nepohybuje tak, ako by malo.

Pre výrobcov je to jeden z dôvodov, prečo by sa ložisko malo považovať za súčasť kompletného dizajnu valčeka a nie za nesúvisiaci vnútorný komponent.

Môže materiál kolesa ovplyvniť hluk?

Áno, materiál kolesa môže ovplyvniť zvuk vznikajúci pri valivom kontakte.

Rôzne materiály sa správajú odlišne, keď sa stretnú s povrchom dráhy. Polymérové ​​koleso a kovové koleso môžu vytvárať výrazne odlišné akustické charakteristiky, aj keď sú inštalované v podobných dverových systémoch.

Interakcia závisí na viac než na samotnom kolese. Dôležitý je aj materiál koľaje, profil kolesa, zaťaženie, stav povrchu a montážne usporiadanie.

Napríklad relatívne tuhé koleso bežiace proti tuhej dráhe môže prenášať vibrácie odlišne od polymérového kolesa pôsobiaceho proti kovovej jazdnej ploche.

Výber materiálu je systémové rozhodnutie

Výrobcovia, ktorí si vyberajú materiál kolesa, by mali zvážiť kompletnú aplikáciu a nie výber materiálu na základe jedinej charakteristiky.

Toto je obzvlášť dôležité pri vývoji valčekových zostáv pre rôzne konštrukcie dverí.

Komponent určený pre ľahké interiérové ​​dvere môže mať iné požiadavky ako komponent použitý vo väčšom exteriérovom paneli.

Keď sa špina stane súčasťou problému

Dráhy posuvných dverí sú prirodzene vystavené časticiam.

Prach, piesok, vlasy, malé vlákna, stavebné zvyšky a iné nečistoty sa môžu dostať do bežeckého priestoru. Keď sa častice usadia okolo dráhy kolesa, môžu prekážať pri normálnom odvaľovaní.

Malé množstvo nemusí spôsobiť zjavný problém. Väčšia akumulácia môže zmeniť kontaktnú plochu a produkovať prerušované zvuky.

Prečo môže špinavá trať znieť ako zlý valec

Predstavte si koleso, ktoré sa pohybuje po malej častici.

Koleso sa môže mierne zdvihnúť, presunúť sa cez neho a vrátiť sa na trať. Táto zmena môže mať malý vplyv. Ak sa rovnaký typ kontaminácie šíri cez dráhu pohybu, používateľ môže počuť opakované klikanie alebo hrubé valcovanie.

To robí diagnostiku trochu zložitejšou.

Valec môže fungovať pomerne dobre, ale prostredie okolo neho bráni normálnej prevádzke.

Preto by kontrola trate mala byť zvyčajne súčasťou akéhokoľvek vyšetrovania hluku.

Stav trate si zaslúži rovnakú pozornosť

Valec posuvných dverí nemôže fungovať nezávisle od svojej jazdnej plochy.

Dokonca aj správne skonštruované koleso môže byť hlučné, ak má dráha preliačiny, drážky, znečistenie, koróziu alebo iné zmeny povrchu.

Poškodená stopa môže tiež ovplyvniť koleso v opakujúcom sa vzore. Ak sa pri každom cykle otvárania a zatvárania stretnete s rovnakou poškodenou časťou, používateľ môže počuť predvídateľný zvuk v rovnakom bode dráhy jazdy.

Užitočný spôsob porovnania príznakov

Toto nenahrádza fyzickú kontrolu, ale môže pomôcť zúžiť, kde hľadať.

Čo sa stane, keď sú dvere mierne nesprávne zarovnané?

Posuvné dvere závisia od primerane vyváženého vzťahu medzi panelom, valčekmi a koľajnicou.

Ak sa panel posunie mimo zarovnanie, valčeky sa nemusia dotýkať jazdnej plochy rovnakým spôsobom ako pôvodne. Jedna strana môže prijať väčšiu silu, zatiaľ čo druhá strana menej.

Tento nerovnomerný stav môže spôsobiť ďalšie trenie a vibrácie.

Dvere sa tiež môžu začať trieť o inú časť rámu. V takejto situácii nemusí hluk v skutočnosti pochádzať z valca.

Problémy so zarovnaním môžu spôsobiť falošnú diagnózu

Toto je dôležitý rozdiel pre inštalatérov a výrobcov.

Zákazník môže nahlásiť, že valčeky posuvných dverí sú hlučné, ale skutočnou príčinou môže byť rám dverí, koľajnica, poloha nastavenia alebo montážna konštrukcia.

Pred výmenou valčeka je užitočné zistiť, či je za zvuk skutočne zodpovedné koleso.

Ak sa hluk pri nastavovaní polohy dverí výrazne mení, zarovnanie si zaslúži ďalšiu pozornosť.

Prečo môže uvoľnený hardvér spôsobiť neočakávaný hluk

Nie každý hluk valčeka pochádza z valivého kontaktu.

Valčeková zostava je pripojená k dverám cez montážnu konštrukciu. Ak sa upevňovací prvok uvoľní alebo konzola už nedrží zostavu pevne, počas prevádzky môže dôjsť k malým pohybom.

Tieto pohyby môžu spôsobiť chrastenie alebo cvakanie.

Zvuk môže byť zosilnený samotným dverným panelom, pretože väčšie panely môžu pôsobiť ako povrchy prenášajúce zvuk.

Vibrácie môžu prechádzať dverami

Malé mechanické vibrácie na valci sa môžu šíriť do:

• Kryt valčeka
• Rám dverí
• Trať
• Blízke panely
• Upevňovacie prvky a konzoly

V dôsledku toho sa zvuk, ktorý používateľ počuje, môže zdať hlasnejší ako pôvodný pohyb vo vnútri valca.

To je jeden z dôvodov, prečo by sa akustické správanie malo brať do úvahy skôr počas vývoja produktu ako až po inštalácii.

Vlhkosť môže zmeniť mechanický stav

Vonkajšie posuvné dvere a dvere inštalované vo vlhkých priestoroch môžu byť vystavené vlhkosti.

Voda sama o sebe nespôsobuje automaticky hluk valčeka. Problémom je, čo môže spôsobiť opakované vystavenie vlhkosti citlivým kovovým povrchom, ložiskám, spojovacím prvkom a okolitým komponentom.

Korózia môže zmeniť hladkosť kontaktného povrchu. Môže tiež rušiť nastavovací hardvér a pohyb ložísk.

V niektorých prostrediach môže byť kondenzácia dostatočná na vytvorenie podmienok opakujúcej sa vlhkosti, aj keď dvere nie sú priamo vystavené dažďu.

Vonkajšie dvere potrebujú iný pohľad na dizajn

V prípade vonkajšej aplikácie môžu výrobcovia zvážiť:

• Vystavenie vlhkosti
• Drenáž
• Hromadenie prachu
• Zmeny teploty
• Vzduch s obsahom soli
• Materiálová kompatibilita
• Ochrana ložísk

Valček určený pre vnútorné dvere skrinky nemusí nevyhnutne čeliť rovnakým podmienkam ako ten, ktorý sa používa pri vonkajších terasových dverách.

Aplikácia by preto mala byť definovaná pred výberom konštrukcie valca.

Prečo ploché škvrny môžu produkovať opakujúci sa hluk

Očakáva sa, že koleso si zachová konzistentný profil valenia.

Ak sa časť kolesa splošťuje, koleso sa môže správať odlišne vždy, keď táto časť dosiahne dráhu.

Výsledkom môže byť malý náraz počas pohybu.

Zvuk sa tiež môže stať rytmickým, pretože rovnaká oblasť kolesa sa po každom otočení vráti do kontaktnej polohy.

Vzor môže byť užitočnejší ako zväzok

Hlasný hluk prirodzene priťahuje pozornosť, ale viac informácií môže poskytnúť vzor zvuku.

Napríklad:

Jeden zvuk na konkrétnom mieste:
Stopa môže mať lokalizovaný problém.

Opakovaný zvuk pri každom otočení kolesa:
Kontrolu si zaslúži povrch kolesa alebo ložisko.

Nepretržitý hrubý zvuk:
Môže ísť o znečistenie, stav ložísk alebo kontaktný tlak.

Voľná hrkálka:
Montážna štruktúra môže vyžadovať pozornosť.

Opäť ide o diagnostické stopy, nie automatické závery.

Ovplyvňuje hmotnosť dverí hluk valčekov?

Valec podopiera pohyblivý dverný panel, takže na zaťažení zostavy záleží.

Valček vybraný pre jeden typ dverí nemusí byť vhodný pre podstatne odlišnú konštrukciu.

Hmotnosť dverí môže byť ovplyvnená materiálom panelu, zasklením, konštrukciou rámu, ozdobnými prvkami a celkovým rozmerom.

Keď je zaťaženie nerovnomerne rozložené, jeden valec môže niesť väčšiu silu ako druhý.

Nerovnomerné načítanie zmeny Kontakt

Predstavte si dvojvalcový systém, kde jedna strana dverí sedí nižšie.

Valec na tejto strane môže mať iný kontaktný stav ako protiľahlé koleso. Výsledkom môže byť nerovnomerné opotrebovanie a zmena pohybového správania.

Pre výrobcov to robí rozloženie zaťaženia dôležitou súčasťou výberu valcov.

Nejde len o to, či sa koleso fyzicky zmestí do dverí.

Prečo hluk niekedy prichádza a odchádza?

Prerušovaný hluk môže byť obzvlášť mätúci.

Valec môže znieť ticho, keď sa dvere pohybujú jedným smerom a hlučné, keď sa vracajú. Zvuk sa môže objaviť len vtedy, keď je panel zatlačený z určitej polohy.

To sa môže stať, pretože sily pôsobiace na zostavu sa menia pri pohybe dverí.

Nerovnosti trate, nerovnomerné zaťaženie, orientácia kolesa, stav ložísk a zarovnanie rámu, to všetko môže ovplyvniť kontaktný vzťah.

Pocit môže zmeniť aj teplota

Materiály reagujú na zmeny teploty rôznymi spôsobmi.

Dvere vystavené meniacim sa podmienkam prostredia sa preto môžu správať mierne odlišne v rôznych časoch dňa alebo počas rôznych ročných období.

To neznamená, že teplota je vždy príčinou hluku. Jednoducho ilustruje, prečo sa mechanický systém môže v meniacich sa podmienkach správať inak.

Praktický prístup inšpekcie

Keď sú posuvné dvere hlučné, okamžitá výmena komponentov nie je vždy najefektívnejším prístupom.

Základná kontrola môže začať okolitým systémom.

Začnite so skladbou

Hľadajte viditeľné nečistoty, poškodenie povrchu, koróziu alebo čokoľvek, čo by mohlo brániť pohybu kolesa.

Čistá jazdná plocha uľahčuje ďalšiu kontrolu.

Potom sledujte pohyb dverí

Pohybujte panelom pomaly a dávajte pozor, kedy sa objaví zvuk.

Vyskytuje sa počas celej cesty?

Deje sa to len blízko jedného konca?

Cítia sa dvere inak pri pohybe v opačnom smere?

Tieto pozorovania môžu pomôcť oddeliť problém kolesa od problému s koľajou alebo zarovnaním.

Skontrolujte zostavu valčeka

Ak konštrukcia umožňuje prístup, skontrolujte povrch kolesa a stav montáže.

Hľadaj:

• Trhliny
• Sploštené oblasti
• Nerovnomerné opotrebovanie
• Viditeľná kontaminácia
• Kolísanie kolesa
• Nezrovnalosti ložísk
• Uvoľnené montážne komponenty

Ďalšiu pozornosť si zaslúži valček, ktorý vyzerá viditeľne poškodený.

Kedy je výmena praktickejšia?

Čistenie a nastavenie môžu vyriešiť niektoré hlukové podmienky, ale nedokážu obnoviť mechanicky poškodené koleso alebo ložisko.

Výmena môže byť vhodná, ak:

• Koleso má viditeľnú deformáciu.
• Ložisko sa už neotáča plynulo.
• Zostava má nadmernú vôľu.
• Hluk pokračuje aj po vyriešení stavu trate.
• Koleso už neudržiava stabilný kontakt.
• Montážna konštrukcia je poškodená.

Výmena by mala zodpovedať skutočnému systému dverí.

Jednoduchý výber kolesa, pretože vyzerá podobne, môže spôsobiť ďalší nesúlad.

Čo by mali výrobcovia zvážiť pri vývoji valčekov pre posuvné dvere?

Pre výrobcov sa kontrola hluku začína už pri návrhu komponentov.

Profil kolesa, materiál, nosná konštrukcia, spôsob montáže, vzťah medzi koľajnicami a prevádzkové prostredie ovplyvňujú konečné správanie.

Geometria kolies

Koleso by malo byť kompatibilné so zamýšľaným jazdným povrchom.

Nesúlad môže spôsobiť nerovnomerný kontakt a zbytočné vibrácie.

Usporiadanie ložísk

Ložisko by malo vyhovovať pohybovému vzoru a okolitému prostrediu.

Očakávané prevádzkové podmienky by sa mali zvážiť popri konštrukcii kolesa.

Kombinácia materiálov

Koleso a pás tvoria kontaktný pár.

Ich nezávislý výber môže spôsobiť neočakávané akustické alebo opotrebované správanie.

Montážna konštrukcia

Kryt musí udržiavať koleso v zamýšľanej polohe a zároveň umožniť zostave fungovať v celom rozsahu pohybu.

Podmienky prostredia

Vnútorné, vonkajšie, vlhké, prašné a pobrežné aplikácie môžu vytvárať rôzne požiadavky.

Rovnaká konštrukcia valca nemusí byť vhodná pre každé prostredie.

Jednoduchý kontrolný zoznam zdrojov

Pre distribútorov a výrobcov dverí, ktorí hodnotia zostavy valčekov, môže nasledujúci kontrolný zoznam zvýšiť produktivitu technických diskusií.

Tento druh informácií je užitočný pri diskusii o vzorkách, výkresoch alebo náhradných komponentoch s výrobcom valcov.

Hluk je často vodítko, nie celý problém

Hlučný valček posuvných dverí možno ľahko obviniť z volantu, pretože zvuk akoby vychádzal zo spodnej časti panelu.

Skutočná príčina môže byť komplikovanejšia.

Ložisko môže meniť spôsob otáčania kolesa. Trať môže obsahovať nečistoty. Dvere môžu byť mierne vychýlené. Možno sa uvoľnila montážna konzola. Materiál kolesa už nemusí zodpovedať prevádzkovým podmienkam. Vlhkosť mohla ovplyvniť vnútorné kovové časti.

Preto je najužitočnejší prístup pozrieť sa na celý pohybový systém.

Valec a dráha fungujú ako pár

Koleso sa nedá oddeliť od povrchu pod ním.

Dobrý valec nainštalovaný na poškodenej dráhe môže stále produkovať hluk. Rovnako čistá stopa nemôže kompenzovať koleso s poškodeným ložiskom alebo zdeformovaným povrchom.

Tieto dve zložky musia spolupracovať.

Tento princíp je obzvlášť dôležitý pre výrobcov, pretože valec by sa mal hodnotiť v rámci zamýšľanej zostavy a nie iba ako samostatný komponent.

Ako môžu výrobcovia vytvoriť konzistentnejšie riešenie valčekov?

Praktický vývojový proces zvyčajne začína aplikáciou.

Namiesto toho, aby začali so všeobecným kolesom a následne sa ho snažili začleniť do systému, môžu výrobcovia najskôr definovať konštrukciu dverí, pojazdovú plochu, stav zaťaženia, prostredie, pohyb a dostupný priestor na inštaláciu.

Tieto detaily poskytujú základ pre výber profilu kolesa, materiálu, usporiadania ložísk a montážnej konštrukcie.

V prípade prispôsobených projektov môžu výkresy, vzorky, náčrty alebo fotografie existujúcej zostavy pomôcť jasnejšie komunikovať mechanické požiadavky.

Tento prístup je užitočný najmä vtedy, keď je potrebné, aby sa náhradný valec prispôsobil existujúcemu krytu alebo keď nový dverový systém vyžaduje konkrétnu geometriu kolies.

Tichosť posuvných dverí začína mechanickými detailmi

Valčeky pre posuvné dvere sú malé komponenty, ale ich pracovné podmienky nie sú jednoduché.

Prenášajú zaťaženie, opakovane sa otáčajú, interagujú s dráhou a fungujú v prostrediach, kde sa môže vyskytnúť prach, vlhkosť, zmeny teploty a zmeny zarovnania. V priebehu času môžu tieto faktory zmeniť správanie kolesa a ložiska.

Preto by sa hluk nemal automaticky považovať za poruchu jednej časti.

Zvuk kliknutia môže smerovať k opakujúcemu sa koliesku alebo stavu ložiska. Škrabanie môže naznačovať kontakt alebo zarovnanie. Hrubý zvuk valenia môže byť spojený s kontamináciou alebo vnútorným odporom. Hrkálka môže pochádzať skôr z montážnej konštrukcie než zo samotného kolesa.

Pre majiteľov domov a inštalatérov môže identifikácia vzoru urobiť inšpekciu sústredenejšou. Výrobcom a distribútorom môže pochopenie týchto vzťahov pomôcť pri výbere alebo vývoji valčekových zostáv pre rôzne aplikácie dverí.

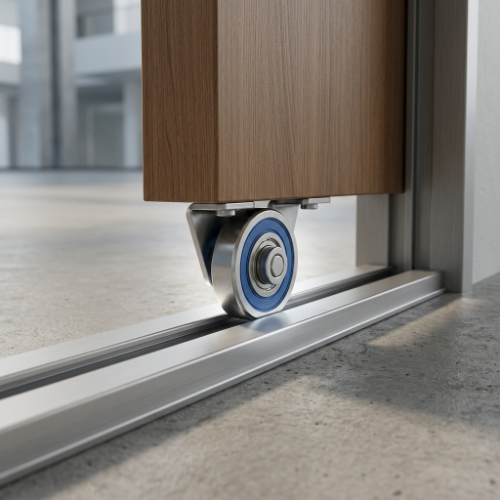

Praktická lekcia je jednoduchá: valček na posuvné dvere funguje ako súčasť kompletného mechanického systému. Geometria kolies, materiál, podpera ložísk, stav koľaje, zarovnanie, rozloženie zaťaženia a vystavenie vplyvu prostredia, to všetko prispieva k tomu, ako sa tento systém správa v priebehu času.

Keď sa tieto faktory zohľadnia počas navrhovania a získavania zdrojov, výrobcovia môžu vyvinúť valčekové zostavy, ktoré sú lepšie prispôsobené zamýšľanej aplikácii dverí, zatiaľ čo používatelia a inštalatéri budú mať jasnejší spôsob, ako pochopiť, odkiaľ môže pochádzať neočakávaný hluk.
