Aké rozmery valčeka markízy sú dôležité pre správnu montáž systému

Keď vymieňate alebo vyvíjate valček markízy, vedieť, aké rozmery valčeka markízy sú dôležité pre správnu montáž systému? je dôležitou súčasťou procesu. Valec môže vyzerať ako malý a jednoduchý komponent, ale jeho rozmery ovplyvňujú to, ako sedí vo vnútri zostavy, ako sa dotýka vodidla, ako sa pripája k hriadeľu a ako sa pohybuje počas prevádzky. Výber podľa vzhľadu preto môže spôsobiť problémy pri inštalácii.

V prípade výsuvných markíz, systémov tienenia na terasu, markíz RV, skladacích konštrukcií a podobných mechanizmov by sa valec mal považovať za súčasť kompletnej zostavy. Priemer, šírka, vŕtanie, poloha nápravy, profil a dostupný inštalačný priestor, to všetko hovorí o inej časti príbehu.

Cieľom nie je zozbierať všetky možné merania. Ide o identifikáciu rozmerov, ktoré skutočne ovplyvňujú prispôsobenie a pohyb.

Prečo je potrebné zvážiť rozmery valcov spoločne

Valec nefunguje sám o sebe. Normálne funguje s hriadeľom, konzolou, ložiskom alebo puzdrom, vedením, koľajnicou, rámom alebo iným pohyblivým komponentom.

Zmena jedného rozmeru môže ovplyvniť inú časť zostavy.

Napríklad iný priemer kolesa môže zmeniť polohu pohyblivej konštrukcie vzhľadom na vedenie. Širšie koleso môže prekážať blízkej konzole. Iný otvor môže brániť správnej montáži existujúceho hriadeľa. Aj keď vonkajší tvar vyzerá podobne, celková inštalácia môže byť odlišná.

To je dôvod, prečo by sa náhrada nemala vyberať len z jedného merania.

Užitočný spôsob, ako premýšľať o procese, je:

Veľkosť valčeka → montážna poloha → kontakt s vedením → pohyb zostavy

Ak sa jedna časť tejto reťaze nezhoduje, valec nemusí fungovať podľa očakávania.

Ktoré rozmery valčeka markízy by ste mali skontrolovať?

Pri identifikácii existujúceho valca alebo príprave nového dizajnu sa oplatí zaznamenať niekoľko rozmerov.

Nie každý projekt vyžaduje všetky tieto merania. Príslušné body závisia od spôsobu použitia valca.

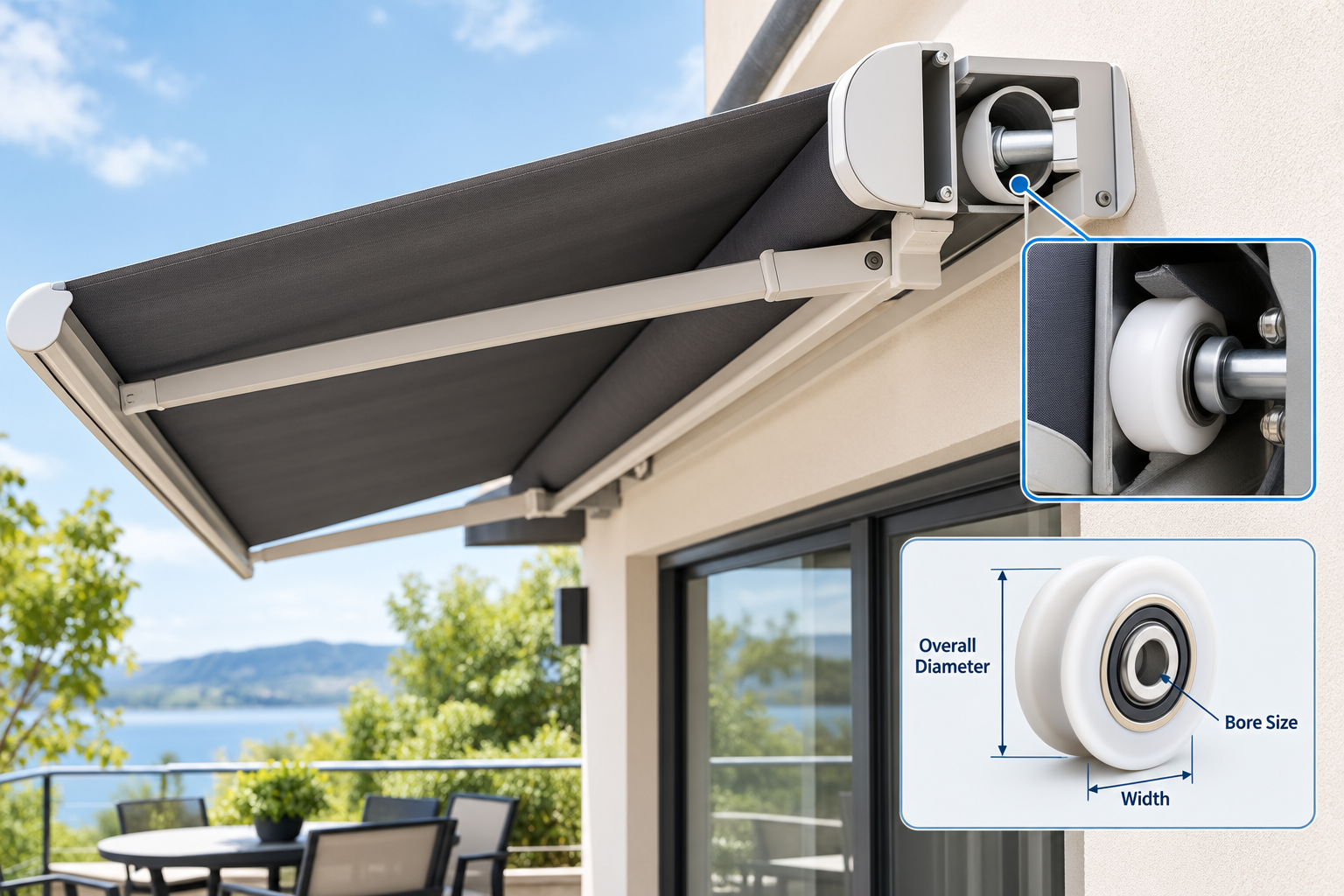

Vonkajší priemer ovplyvňuje polohu pri behu

Vonkajší priemer je často jedným z prvých rozmerov, ktoré ľudia merajú, ale jeho dôležitosť presahuje jednoduchý popis veľkosti kolesa.

Dokáže určiť, kde sedí valec vzhľadom na dráhu alebo vedenie. Ak má náhrada zreteľne odlišný priemer, pohyblivá časť môže sedieť vyššie alebo nižšie, než je zamýšľané.

Táto zmena môže ovplyvniť vzdialenosť medzi blízkymi časťami. Môže tiež zmeniť polohu rámu, vozíka alebo nosného komponentu.

Z tohto dôvodu by sa mal priemer posudzovať spolu s okolitou štruktúrou, a nie považovať za izolované číslo.

Šírka určuje viac ako kontaktnú plochu

Šírka kolesa je ďalším užitočným rozmerom.

Valec potrebuje dostatok miesta, aby správne sedel na svojej jazdnej ploche, ale potrebuje aj dostatočnú bočnú vôľu. Ak je koleso príliš široké pre dostupný priestor, môže sa trieť o konzolu alebo vodiacu stenu. Ak je užší ako pôvodný dizajn, môže sa zmeniť jeho kontaktná poloha.

Správna šírka teda závisí od fyzického priestoru okolo kolesa.

Pri meraní existujúceho dielu skontrolujte samotné koleso aj medzeru medzi kolesom a susednými komponentmi.

Ako ovplyvňuje vŕtanie kompatibilitu?

Vývrt je otvor cez stred valca. Priamo súvisí s hriadeľom, nápravou, čapom alebo usporiadaním ložísk, ktoré používa zostava.

Náhradné koleso môže mať zodpovedajúci vonkajší priemer a napriek tomu sa nedajú namontovať, pretože stredové spojenie je iné.

Vývrt by sa preto mal skontrolovať spolu s:

• Typ hriadeľa alebo nápravy
• Usporiadanie ložísk
• Konštrukcia náboja
• Zádržná metóda
• Dostupná bočná vôľa
• Poloha kolesa vo vnútri držiaka

V niektorých konštrukciách sa koleso otáča okolo hriadeľa. V iných je ložisko integrované do kolesa. Rovnaké vonkajšie rozmery teda môžu popisovať komponenty s rôznymi vnútornými štruktúrami.

To je jeden z dôvodov, prečo môže byť pri žiadosti o výmenu užitočná fotografia nainštalovaného valca.

Záleží na profile kolesa rovnako ako na veľkosti?

V mnohých aplikáciách áno.

Valček nie je len okrúhly predmet. Jeho jazdný povrch môže byť plochý, drážkovaný, zakrivený, s prírubou alebo tvarovaný pre konkrétne vedenie.

Profil určuje, kde sa koleso dotýka.

Zvážte jednoduchý príklad. Valec navrhnutý tak, aby bežal po rovnom povrchu, má odlišný kontaktný vzťah ako valec určený na sedenie vo vnútri drážky. Dve kolesá môžu mať podobný vonkajší priemer, ale stále patria k rôznym mechanickým usporiadaniam.

Spojte sa s bežeckým povrchom, nielen s kolesom

Pri kontrole existujúceho valca markízy skontrolujte oblasť, kde koleso skutočne funguje.

Hľadaj:

• Ploché kontaktné plochy
• Drážky alebo kanály
• Zvýšené vodiace hrany
• Bočné príruby
• Zakrivené bežecké úseky
• Uzavreté vodiace priestory
• Známky nerovnomerného kontaktu

Užitočné informácie môže poskytnúť aj stav trate. Známky opotrebenia môžu ukazovať, kde sa valec bežne dotýka okolitej konštrukcie.

To môže byť užitočné najmä vtedy, keď je pôvodný diel opotrebovaný a jeho profil už nie je ľahké identifikovať.

A čo celkový inštalačný priestor?

Valček môže mať správne základné rozmery a aj tak môže byť nevhodný, ak okolo neho nie je dostatok miesta.

Toto je ľahko prehliadnuteľný detail pri výmene.

Zmerajte priestor okolo komponentu, nielen samotný komponent. Skontrolujte vzdialenosť medzi kolesom a konzolou, blízkymi prvkami rámu, vodiacimi plochami, upevňovacími prvkami a inými pohyblivými časťami.

Užitočná kontrola by mala zodpovedať niekoľko praktických otázok:

1. Môže valec vstúpiť do montážnej polohy?
2. Môže sa otáčať bez toho, aby sa dotkol blízkych častí?
3. Zostáva koleso zarovnané s vodidlom?
4. Je tam dosť miesta pre hriadeľ alebo ložisko?
5. Je možné nainštalovať upevňovacie prvky?
6. Pohybuje sa zostava stále po celej svojej prevádzkovej dráhe?

Tieto otázky menia jednoduchú kontrolu rozmerov na správne posúdenie zhody.

Prečo môže poloha nápravy zmeniť celú zostavu

Stred valca nie je vždy umiestnený rovnakým spôsobom vzhľadom na jeho montážnu štruktúru.

Malá zmena umiestnenia nápravy môže ovplyvniť výšku, uhol alebo polohu okolitého komponentu. To je dôležité, keď valec tvorí súčasť vozíka, ramena, konzoly alebo systému riadeného pohybu.

Napríklad, ak stred kolesa sedí inak ako pôvodný dizajn, valec sa môže dotknúť vodidla v inom bode. To môže zmeniť spôsob prenosu zaťaženia cez zostavu.

Preto pri výmene neštandardného valčeka zmerajte skôr vzťah medzi stredom kolesa a montážnou konštrukciou, než zaznamenávate iba priemer kolesa.

Jednoduchá zákazka merania môže ušetriť čas

Nie je potrebné všetko merať náhodne.

Jednoduchšie je dodržať praktické poradie:

Krok 1: Odfoťte kompletnú montáž

Pred odstránením valca urobte širšiu fotografiu. Toto ukazuje, ako je komponent umiestnený.

Krok 2: Vyberte a skontrolujte valec

Po odstránení skontrolujte koleso, náboj, otvor, profil a montážnu oblasť.

Krok 3: Zaznamenajte si hlavné rozmery

Začnite s vonkajším priemerom, šírkou, vŕtaním a celkovou výškou.

Krok 4: Skontrolujte profil

Pozorne si prezrite jazdnú plochu a akúkoľvek drážku, prírubu alebo zakrivenú časť.

Krok 5: Zmerajte montážny vzťah

Zaznamenajte, ako koleso sedí vo vzťahu k hriadeľu, konzole, vodítku a blízkym častiam.

Krok 6: Porovnajte valček so sprievodcom

Sprievodca dokáže odhaliť informácie, ktoré samotné koleso nedokáže. Ak je to možné, odfoťte obe spolu.

Tento proces vytvára jasnejšiu referenciu pre dodávateľa, tím údržby alebo produktového dizajnéra.

Čo sa stane, keď je jedna dimenzia mierne odlišná?

Nie každý rozmerový rozdiel automaticky znamená, že valček nemôže fungovať. Účinok závisí od toho, kde sa rozdiel vyskytuje a ako je systém navrhnutý.

Zmena nekritického vonkajšieho povrchu môže mať malý praktický účinok. Oveľa výraznejšia môže byť zmena otvoru, profilu chodu alebo montážnej polohy.

To je dôvod, prečo by sa rozmerová tolerancia mala zvážiť vo vzťahu k funkcii.

Pre náhradné zdroje je užitočné rozdeliť merania do troch skupín:

Tento prístup uľahčuje pochopenie kontroly a pomáha vyhnúť sa zbytočným meraniam.

Kedy by sa mal zvážiť vlastný valec?

Štandardné komponenty môžu dobre fungovať, keď pôvodný dizajn už zodpovedá zavedenej konfigurácii valcov.

Vlastný valček možno zvážiť, ak má existujúci komponent nezvyčajný profil, neštandardné vŕtanie, špeciálnu montážnu štruktúru, obmedzený priestor na inštaláciu alebo dizajn, ktorý je ťažké zladiť s dostupnou náhradou.

Prispôsobenie môže mať zmysel aj počas vývoja OEM, keď je potrebné navrhnúť valec okolo konkrétneho rámu alebo vedenia.

Pri týchto projektoch by sa rozmery mali považovať skôr za súčasť kompletného mechanického výkresu než za samostatnú špecifikáciu produktu.

Dodávateľ môže pred potvrdením vhodného návrhu potrebovať informácie o vedení, hriadeli, montážnej konzole, prevádzkovom prostredí a zamýšľanom pohybe.

Pri výrobe remeníc a valčekov na mieru môžu výrobcovia ako HUNE preskúmať štruktúru a vyvinúť komponent podľa požadovaných podmienok montáže a pohybu. Sortiment produktov HUNE zahŕňa rôzne profily kladiek a prispôsobené riešenia kladiek, ktoré môžu byť relevantné, keď štandardný komponent nezodpovedá existujúcemu mechanickému usporiadaniu.

Ako môžu kupujúci pripraviť lepšie informácie o valcoch?

Jasná požiadavka môže výrazne uľahčiť technickú komunikáciu.

Namiesto odosielania iba jedného merania si pripravte malý informačný balíček obsahujúci:

• Fotografie pôvodného valčeka
• Fotografie kompletnej inštalácie
• Hlavné rozmerové merania
• Detaily profilu kolesa
• Informácie o hriadeli alebo náprave
• Navádzajte alebo sledujte fotografie
• Spôsob montáže
• Typ aplikácie
• Požiadavka na výmenu alebo nový vývoj
• Očakávané množstvo nákupu

Nákres je užitočný, ak je k dispozícii, ale na začiatku nie je vždy potrebný. Fyzická vzorka a jasné fotografie môžu tiež pomôcť výrobcovi pochopiť komponent.

Praktický kontrolný zoznam pred objednávkou

Pred potvrdením výmeny valca markízy si prečítajte nasledujúce body:

koleso

• Vonkajší priemer
• šírka
• Profil
• Bore
• Štruktúra náboja

Montáž

• Hriadeľ alebo náprava
• Poloha držiaka
• Zádržná metóda
• Dostupný inštalačný priestor

Prevádzkové podmienky

• Vodiaci tvar
• Kontaktná pozícia
• Odbavenie
• Smer pohybu
• Možné zakrivené úseky

Aplikácia

• Typ markízy
• Vonkajšia expozícia
• Frekvencia pohybu
• Náhrada alebo nový dizajn

Tento kontrolný zoznam nevyžaduje zložité technické výpočty. Jeho účelom je uistiť sa, že fyzický vzťah medzi valcom a zvyškom systému je pochopený pred zadaním objednávky.

Kľúčové poznatky

• Vonkajší priemer affects the roller's running position within the assembly.
• koleso width needs to be considered together with contact area and side clearance.
• Rozmery otvoru by sa mali zhodovať s hriadeľom, nápravou, čapom alebo usporiadaním ložísk.
• Pojazdný profil musí zodpovedať vodiacej alebo kontaktnej ploche.
• Poloha nápravy môže ovplyvniť výšku, uhol a pohyb okolitých komponentov.
• Dostupný inštalačný priestor should be checked before confirming a replacement.
• Fotografie valca, montážnej konštrukcie a vodidla môžu poskytnúť užitočné informácie spolu s meraniami.
• Vlastné valčeky možno zvážiť, keď neobvyklé profily, montážne konštrukcie alebo priestorové obmedzenia sťažujú zosúladenie štandardných komponentov.

Správna dimenzia je tá, ktorá podporuje celý systém

Určenie veľkosti valčeka markízy nie je jednoducho záležitosťou nájdenia kolesa s rovnakým vonkajším priemerom. Správne prispôsobenie závisí od toho, ako spolu fungujú viaceré rozmery.

Priemer ovplyvňuje polohu behu. Šírka ovplyvňuje kontakt a vôľu. Vŕtanie určuje pripojenie hriadeľa. Profil riadi interakciu so sprievodcom. Montážne rozmery určujú, či valec môže správne sedieť vo vnútri zostavy.

Dôležitý je aj okolitý priestor.

Z tohto dôvodu je najužitočnejším prístupom najprv skontrolovať celý mechanizmus a potom identifikovať rozmery, ktoré riadia inštaláciu a pohyb. Niekoľko dobre zvolených meraní, podporených fotografiami a informáciami o aplikácii, môže poskytnúť oveľa jasnejší základ pre náhradné zdroje alebo vlastný vývoj.

Keď sa valec považuje za súčasť markízového systému a nie za izolované koleso, rozmerové kontroly sa stanú oveľa zrozumiteľnejšími. To je tiež miesto, kde starostlivý výber komponentov môže pomôcť znížiť problémy s montážou, ktorým sa dá vyhnúť počas montáže a údržby.
