Ako zmerať valec markízy pred objednaním výmeny

Výmena an valec markízy môže byť jednoduché, keď je originálny komponent pred odstránením riadne zdokumentovaný. Koleso síce vyzerá jednoducho, no jeho veľkosť je len jednou časťou informácií potrebných pre vhodnú výmenu. Pojazdný profil, stredový otvor, spôsob montáže a vzťah s vodidlom môžu ovplyvniť to, ako komponent sedí a funguje.

Pred zadaním objednávky venujte nejaký čas kontrole existujúceho valca a zaznamenajte si dôležité detaily. Základný merací nástroj, niekoľko prehľadných fotografií a jednoduchý náčrt môžu poskytnúť užitočné informácie, najmä ak pôvodný diel nemá číslo modelu alebo identifikačnú značku.

Kľúčom je pozerať sa na valec ako na súčasť kompletnej zostavy markízy, a nie na zaobchádzanie s kolesom ako s izolovaným komponentom.

Kľúčové poznatky

• Pred objednaním náhradného kolesa zmerajte veľkosť, šírku, stredový otvor a jazdný profil
• Namiesto merania samotného kolesa skontrolujte montážnu štruktúru a dostupný priestor na inštaláciu
• Skontrolujte vodidlo alebo dráhu, pretože opotrebovanie alebo nesprávne zarovnanie môže ovplyvniť fungovanie náhradného valca
• Použite jasné fotografie a jednoduchý náčrt na zdokumentovanie nezvyčajných tvarov alebo montážnych usporiadaní
• Ak je to možné, majte k dispozícii pôvodný valec, najmä pri získavaní neštandardných alebo prispôsobených komponentov

Prečo sú presné merania dôležité

Náhradné koleso môže vyzerať takmer identicky s originálom a stále sa líši spôsobmi, ktoré ovplyvňujú inštaláciu. Malé zmeny v montážnom usporiadaní, profile kolesa alebo stredovom otvore môžu zabrániť tomu, aby dielec zapadol do existujúcej konštrukcie tak, ako bolo zamýšľané.

To je dôvod, prečo samotné vizuálne porovnanie často nestačí.

Užitočná kontrola by mala zahŕňať tri oblasti:

• Koleso a jeho jazdná plocha
• Usporiadanie montáže
• Vedenie alebo povrch, kde sa koleso pohybuje

Spoločne tieto detaily poskytujú jasnejší popis existujúceho komponentu a uľahčujú komunikáciu s dodávateľom.

Pre staršie markízové ​​systémy môžu byť tieto informácie užitočné najmä vtedy, keď neexistuje číslo dielu alebo pôvodný komponent už nie je k dispozícii.

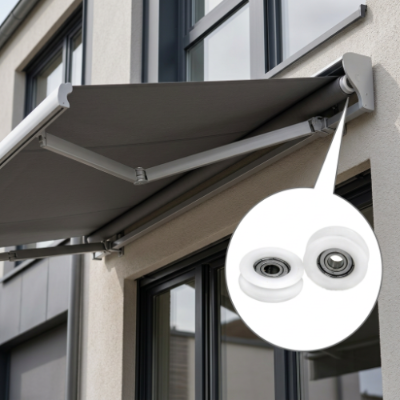

Začnite s kompletnou zostavou

Pred vybratím valčeka skontrolujte, ako sedí vo vnútri mechanizmu markízy.

Urobte niekoľko fotografií, kým je komponent stále nainštalovaný. Zahrňte okolitú konzolu, hriadeľ, vodidlo, kryt alebo iné časti, ktoré pomáhajú ukázať jeho polohu.

Užitočný súbor fotografií môže zahŕňať:

• Kompletná montáž pred odstránením
• Pohľad na valec zblízka
• Bočný profil
• Predná a zadná strana
• Montážny bod
• Sprievodca alebo trať
• Blízke komponenty, ktoré ovplyvňujú dostupný priestor

Tieto obrázky poskytujú kontext, ktorý samotné merania nedokážu vždy zachytiť.

Zaznamenajte si smer inštalácie

Niektoré kolesá sú symetrické, ale iné majú špecifickú orientáciu. Príruba, drážka, usporiadanie ložísk alebo montážny prvok sa môžu objaviť iba na jednej strane.

Pred demontážou si rýchlo poznačte, ktorým smerom je komponent otočený.

Zvyčajne stačí fotografia. Ak sa odstraňuje niekoľko podobných valčekov, jednoduchý štítok alebo náčrt môže tiež pomôcť udržať všetko usporiadané.

Zmerajte rozmery hlavného kolesa

Po odstránení položte komponent na čistý, rovný povrch. Meranie dielu, keď je pripojený k inému hardvéru, môže sťažiť identifikáciu správnych referenčných bodov.

Rozmery hlavného kolesa vo všeobecnosti poskytujú východiskový bod.

Účelom nie je zbierať všetky možné merania. Sústreďte sa na rozmery, ktoré popisujú, ako sa komponent hodí a ako funguje.

Pozrite sa pozorne na profil kolesa

Vonkajšia veľkosť poskytuje iba časť obrázka. Rovnako dôležitý môže byť tvar bežeckej plochy.

Pozrite sa na koleso zboku a skontrolujte, či je styčná plocha rovná, zaoblená, drážkovaná, s prírubou alebo inak tvarovaná.

Zvýšený okraj alebo zapustená časť môže mať špecifický vzťah s vodidlom. Tieto podrobnosti môže byť ťažké komunikovať pomocou samotných meraní, preto je užitočná jasná bočná fotografia.

Oddelený dizajn od oblečenia

Starší valec mohol byť dlhší čas vystavený opakovanému pohybu. Jeho povrch môže byť vyleštený, poškriabaný, sploštený alebo inak opotrebovaný.

Nepredpokladajte automaticky, že každá viditeľná značka predstavuje pôvodný dizajn.

Ak je k dispozícii iné zodpovedajúce koleso a zdá sa menej opotrebované, porovnajte ich. Rozdiely medzi komponentmi môžu pomôcť ukázať, ktoré funkcie sú súčasťou pôvodného profilu a ktoré sú výsledkom používania.

To je užitočné najmä vtedy, keď sa jazdná plocha výrazne zmenila.

Starostlivo skontrolujte stredový otvor

Stred kolesa si zaslúži osobitnú pozornosť, pretože spája rotujúci komponent so zvyškom mechanizmu.

V závislosti od konštrukcie môže stred obsahovať ložisko, puzdro, kovovú vložku, hriadeľový spoj alebo iný nosný prvok.

Pred zaznamenaním dimenzie najprv identifikujte, čo je skutočne prítomné.

Skontrolujte, či:

• Stred tvorí jednoduchý otvor
• Vo vnútri je nainštalované ložisko
• Je prítomné puzdro
• Hriadeľ prechádza komponentom
• Hriadeľ sa otáča spolu s kolesom
• Koleso sa otáča okolo pevného hriadeľa

Tieto rozdiely môžu ovplyvniť spôsob, akým je potrebné skonštruovať náhradný komponent.

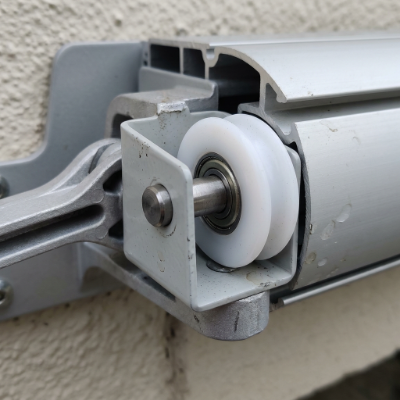

Neprehliadnite montážnu konštrukciu

Jednou z častých chýb pri výmene je sústredenie sa na koleso a prehliadanie spôsobu jeho inštalácie.

Koleso môže mať podobné vonkajšie rozmery ako iný komponent, ale používa úplne iný spôsob montáže.

Pozrite sa na spojenie medzi valčekom a konštrukciou markízy.

Môže byť podporovaný:

• Pevný kolík
• Náprava
• Hriadeľ
• Držiak
• Ložisko
• Priechodka
• Integrovaný kryt

Odfoťte oblasť montáže pred demontážou a ďalšiu fotografiu po odstránení valca.

To uľahčuje pochopenie vzťahu medzi kolesom a okolitou štruktúrou.

Skontrolujte dostupné miesto

Za zaznamenanie stojí aj priestor okolo valčeka.

Hľadajte v blízkosti konzoly, kryty, hriadele, koľajnice alebo iné komponenty, ktoré by mohli prekážať pri inštalácii.

Výmena nemusí zodpovedať len samotnému kolesu. Musí tiež fungovať v rámci priestoru dostupného v existujúcej zostave.

Skontrolujte sprievodcu alebo dráhu

Povrch, po ktorom sa koleso pohybuje, môže poskytnúť užitočné informácie o komponente.

Hľadajte značky, ktoré zobrazujú normálnu oblasť kontaktu. Tie môžu niekedy prezradiť, či sa koleso pohybovalo centrálne, alebo malo ťažší kontakt s jednou stranou.

Pozrite si aj sprievodcu v okolí:

• Nečistoty alebo odpadky
• Škrabance
• Deformácia
• Uvoľnené spojovacie prvky
• Nerovnomerné opotrebovanie
• Zmeny pôvodného tvaru

Ak je vodidlo poškodené alebo nesprávne zarovnané, samotná výmena valčeka nemusí vyriešiť základný mechanický problém.

To je dôvod, prečo by mala byť príručka kontrolovaná počas toho istého procesu a nemala by sa považovať za samostatnú záležitosť.

Jasná fotografia môže vysvetliť, čo čísla nedokážu

Rozmery sú dôležité, ale niektoré tvary je ťažké presne opísať číslami.

Zvážte valček so zakriveným okrajom, odsadeným stredom a malým montážnym prvkom na jednej strane. Zoznam rozmerov môže popisovať časť, ale bočná fotografia môže ukázať vzťah medzi týmito vlastnosťami oveľa jasnejšie.

Pre dopyt po výmene použite fotografie s dobrým osvetlením a jednoduchým pozadím.

Skúste zahrnúť:

• Jeden celkový pohľad
• Jeden bočný pohľad
• Jeden detail centra
• Jeden pohľad na oblasť montáže
• Jedna fotografia zobrazujúca komponent v jeho pôvodnej polohe

Vedľa dielu na jednej fotografii je možné umiestniť aj pravítko alebo merací nástroj pre vizuálnu orientáciu.

Keď sa jednoduchý náčrt stane užitočným

Niektoré valce sa dajú jednoducho opísať. Iné majú nezvyčajné tvary alebo montážne usporiadanie, ktoré je ľahšie pochopiť pomocou výkresu.

Základný náčrt sa nemusí riadiť formálnymi normami inžinierskeho výkresu.

Nakreslite súčiastku spredu a zboku a potom označte dôležité rozmery. Ukážte umiestnenie osi alebo hriadeľa a označte povrch, ktorý sa dotýka vodidla.

To môže pomôcť zodpovedať niekoľko praktických otázok:

• Kde je rotačný stred?
• Ktorá strana smeruje k držiaku?
• Ktorý povrch sa dotýka vodidla?
• Aké rozmery patria ku kolesu?
• Aké rozmery patria k montážnej konštrukcii?

V prípade prispôsobených komponentov môže tento typ odkazu značne uľahčiť komunikáciu.

Originálny diel majte k dispozícii

Ak je to možné, nevyhadzujte starý valec ihneď po meraní.

Fyzická vzorka môže poskytnúť informácie, ktoré je ťažké zachytiť na fotografiách alebo v písomných poznámkach. Môže zobrazovať skutočný profil kolesa, usporiadanie ložísk, montážne prvky a známky opotrebovania.

To môže byť užitočné najmä vtedy, keď je komponent nezvyčajný alebo keď pôvodný dizajn nemá žiadne ľahko identifikovateľné číslo modelu.

Pre výrobcov a dodávateľov pracujúcich s neštandardnými komponentmi remenice a valčekov môže vzorka kombinovaná s výkresmi, fotografiami a informáciami o aplikácii poskytnúť užitočnú referenciu na diskusiu o náhradnom alebo prispôsobenom dizajne.

Príprava jasnej žiadosti o výmenu

Po dokončení kontroly usporiadajte informácie do jednoduchej špecifikácie.

Užitočný dopyt môže zahŕňať:

• Aplikácia: Kde sa komponent používa
• Existujúci komponent: Popis a fotografie pôvodného dielu
• Informácie o kolesách: Hlavné rozmery a jazdný profil
• Informácie o stredisku: Usporiadanie otvoru, ložiska, puzdra alebo hriadeľa
• Informácie o montáži: Konštrukcia konzoly, nápravy, čapu alebo puzdra
• Informácie o sprievodcovi: Fotografie alebo popis kontaktnej plochy
• podmienka: Viditeľné opotrebovanie, praskliny, deformácie alebo iné poškodenia
• množstvo: Približná požiadavka na nákup
• Ukážka: Či je možné dodať originálny komponent ako referenciu
• Prispôsobenie: Či sa zvažuje štandardný alebo prispôsobený komponent

Dodávateľ tak získa oveľa jasnejší východiskový bod ako jedna fotografia alebo jedno meranie.

Pre aplikácie zahŕňajúce prispôsobené remenice a valčeky môže HUNE použiť tento typ rozmerových a aplikačných informácií pri diskusii o neštandardných požiadavkách na komponenty.

Čo skontrolovať pred objednávkou

koleso

Skontrolujte hlavné rozmery a uistite sa, že bežecký profil bol správne zaznamenaný.

centrum

Skontrolujte, či komponent používa jednoduchý vývrt, ložisko, puzdro, hriadeľ alebo iné vnútorné usporiadanie.

Montáž

Porovnajte pôvodné zapojenie s navrhovanou náhradnou konštrukciou.

Sprievodca

Uistite sa, že profil kolesa zodpovedá povrchu, na ktorom pracuje.

Inštalačný priestor

Skontrolujte, či sa v okolí nenachádza niečo, čo by mohlo ovplyvniť montáž alebo pohyb.

Prevádzkové podmienky

Zvážte prostredie, v ktorom sa komponent používa. Systémy vonkajších markíz sa môžu stretnúť s vlhkosťou, prachom, zmenami teploty a opakovaným pohybom. Tieto podmienky môžu byť relevantné pri diskusii o materiáli a konštrukcii.

Praktický kontrolný zoznam meraní

Pred odoslaním informácií dodávateľovi sa uistite, že ste zahrnuli nasledovné:

• Pred odstránením valček odfotografujte
• Zaznamenajte rozmery hlavného kolesa
• Skontrolujte bočný profil
• Skontrolujte stredový otvor
• Identifikujte akékoľvek ložisko alebo puzdro
• Zaznamenajte usporiadanie hriadeľa, nápravy alebo čapu
• Odfoťte montážnu konzolu
• Skontrolujte vodidlo alebo dráhu
• Všimnite si viditeľné opotrebovanie alebo deformáciu
• Skontrolujte dostupný priestor na inštaláciu
• Ak má komponent nezvyčajný tvar, pripravte si jednoduchý náčrt
• Ak je to možné, majte k dispozícii originálny diel
• Vysvetlite, ako a kde sa valček používa
• Uveďte, či môže byť potrebný prispôsobený komponent

Často kladené otázky

Aké miery by som mal vykonať pred objednaním rolety pre markízu? Zaznamenajte si priemer kolesa, šírku, stredový otvor, jazdný profil, montážne usporiadanie a dostupný priestor na inštaláciu. Dodatočný kontext môžu poskytnúť fotografie kompletnej zostavy.

Stačí meranie vonkajšieho priemeru? Nie. Vonkajší rozmer popisuje iba jednu časť komponentu. Stredové usporiadanie, jazdný profil, montážna štruktúra a vzťah s vodidlom môžu tiež ovplyvniť kompatibilitu.

Mám si po premeraní ponechať pôvodný valček? Keď je to možné, áno. Originálny diel môže poskytnúť užitočné informácie o svojom profile, montážnych prvkoch, vnútornom usporiadaní a stave opotrebovania, ktoré môže byť ťažké zachytiť samotnými meraniami.

Prečo by som mal valec fotografovať pred jeho odstránením? Nainštalovaná fotografia ukazuje orientáciu komponentu a vzťah s blízkymi konzolami, hriadeľmi, vodidlami a inými časťami. Tento kontext môže pomôcť objasniť požiadavky na výmenu.

Môže dodávateľ vyrobiť prispôsobený valec zo vzorky? Fyzická vzorka v kombinácii s meraniami, fotografiami, informáciami o aplikácii a montážnymi detailmi môže poskytnúť užitočné referenčné informácie pri diskusii o neštandardnom alebo prispôsobenom valci.

Dobré meranie začína celým systémom

Valec môže byť relatívne malou časťou zostavy markízy, ale jeho rozmery a montážny vzťah môžu mať priamy vplyv na to, ako sa prisaje a ako sa pohybuje.

Z tohto dôvodu by sa náhradné zdroje mali začať s väčším ako vonkajším priemerom. Užitočné informácie poskytuje profil kolesa, stredové usporiadanie, montážna konštrukcia, vedenie a dostupný priestor na inštaláciu.

Niekoľko jasných fotografií a starostlivo zaznamenané rozmery môžu tento proces výrazne uľahčiť, najmä pri práci so starším alebo neštandardným komponentom.

Praktický prístup je jednoduchý: skontrolujte kompletnú zostavu, zmerajte dôležité oblasti, zdokumentujte montážne usporiadanie a nechajte originálny diel k dispozícii na porovnanie, kedykoľvek je to možné. To dáva kupujúcim aj výrobcom jasnejšie pochopenie komponentu a jeho úlohy v systéme markízy. $
