Vodiaci valec sa často vymieňa kvôli bežnej údržbe a niekedy sa pás alebo drôt po tom zrazu pohybujú inak. Tento posun zvyčajne súvisí s dizajnom drážky. Je to jeden z tých detailov, na ktorý sa len zriedka pozrie druhý pohľad, kým sa niečo nezačne kývať, šmýkať alebo sa nerovnomerne nosiť. Akonáhle sa vyjasní skutočná funkcia drážky, veľa problémov s líniou prestane pôsobiť ako záhada.
Prečo na drážke záleží viac, ako vyzerá
Úloha vodiaceho valca znie jednoducho: udržujte pás, kábel, reťaz alebo pás v pohybe po priamej, kontrolovanej dráhe. Drážka, čo znamená kanál vyrezaný alebo vylisovaný do povrchu valca, je to, čo v skutočnosti vykonáva vodiacu prácu. Zmena profilu drážky mení kontaktnú plochu valca s pohybujúcim sa materiálom, ako pevne drží tento materiál na mieste a aké veľké trenie vzniká počas prevádzky.
Drážka funguje menej ako dekoratívny detail a skôr ako mechanizmus riadenia. Príliš plytká drážka môže spôsobiť, že sa remeň pri zaťažení posunie do strán. Ten, ktorý je príliš tesný, môže uchopiť tak pevne, že urýchľuje opotrebovanie valčeka aj samotného pásu. Niekde medzi týmito extrémami je zvyčajne miesto, kde systém beží najhladšie, a tento bod rovnováhy do značnej miery závisí od aplikácie.
Zoznámenie sa s profilmi Common Groove
Nie všetky drážky sú vyrezané rovnakým spôsobom a každý tvar prináša inú sadu kompromisov.

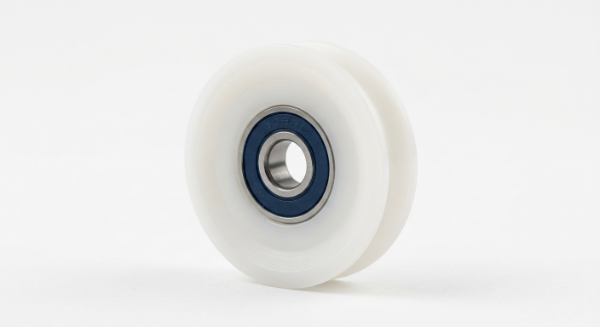

Drážky v tvare V
V-drážky sú bežné na valcoch používaných s kruhovými pásmi alebo drôteným lanom. Zaoblené strany prirodzene vycentrujú pás, keď sa usadí do kanála, čo pomáha znižovať bočný pohyb. Tento samostrediaci efekt je jedným z dôvodov, prečo sa V-drážky tak často objavujú v baliacich linkách a zariadeniach na manipuláciu s ľahkým materiálom.
Tvar U a okrúhle drážky
Zaoblené kanály alebo kanály v tvare U majú tendenciu distribuovať kontaktný tlak rovnomernejšie po povrchu pásu alebo kábla v porovnaní s ostrým rezom do V. To môže byť šetrnejšie k mäkším materiálom remeňa, pretože v jedinom kontaktnom bode je menej koncentrovaný tlak. Tento profil často používajú vodiace kladky drôteného lana a kábla, pretože drží kábel bez toho, aby ho pritlačil.
Ploché alebo bezdrážkové povrchy
Niektoré valčeky úplne preskočia drážku a spoliehajú sa na rovný povrch. Funguje to dobre pre široké pásy alebo ploché pásy, kde bočné vedenie pochádza z iných komponentov v systéme, ako sú bočné príruby alebo samostatné vodiace valčeky. Bez drážky však valec úplne závisí od vonkajšieho zarovnania, aby sa zabránilo unášaniu.
Viacdrážkové a stupňovité vzory
Zariadenia, ktoré manipulujú s niekoľkými prameňmi naraz, ako sú viacžilové podávacie systémy, môžu používať valčeky s opakovanými drážkami po celej šírke. Rozstup a konzistencia medzi každým kanálom sa tu stáva dôležitým, pretože nerovnomerné rozstupy môžu spôsobiť, že jeden prameň bude prebiehať pod iným napätím ako jeho susedia.
Hĺbka, šírka a rovnováha medzi priľnavosťou a slobodou
Hĺbka a šírka drážky spolupracujú a dosiahnutie správnej rovnováhy je v skutočnosti o prispôsobení drážky materiálu, ktorý ňou prechádza.
- Plytké drážky umožňujú ľahšie uvoľnenie pásu alebo lanka, ale ponúkajú menší odpor pri pohybe do strán.
- Hlbšie drážky držte materiál bezpečnejšie, čo pomáha vo vysokorýchlostnom prostredí alebo v prostredí náchylnom na vibrácie, ale časom môže zvýšiť trenie a nahromadenie tepla.
- Úzke drážky vyhovujú káblom s menším priemerom alebo tenším pásom, čím sa znižuje zbytočná vôľa.
- Širšie drážky prispôsobiť sa hrubším materiálom, ale môže umožniť väčšie kolísanie, ak je uloženie príliš voľné.
Drážka, ktorá sa nezhoduje s priemerom remeňa alebo kábla, dokonca aj s malým rozdielom, sa často prejavuje ako nerovnomerné vzory opotrebovania dlho predtým, než spôsobí viditeľný prevádzkový problém. To je jeden z dôvodov, prečo je potrebné potvrdiť veľkosť drážok s dodávateľom pred prijatím objednávky, a nie po objavení sa problémov s inštaláciou.
Párovanie materiálu: Ako funguje tvar drážky s valčekovou zmesou
Geometria drážky nefunguje izolovane. Samotný materiál valčeka, či už je to nylonová zmes, polyuretán, pogumovaný povrch alebo kovové jadro s plastovou vonkajšou vrstvou, interaguje s tvarom drážky a určuje, ako sa celá zostava správa pri opakovanom pohybe.
Mäkší materiál spárovaný s hlbokou drážkou sa môže niekedy mierne deformovať pod trvalým tlakom, čím sa počas mesiacov používania jemne zmení pôvodný profil drážky. Tvrdší materiál dlhšie drží svoj tvar, ale môže prenášať viac vibrácií alebo hluku, najmä v drážkach s ostrými vnútornými uhlami. Výrobcovia často upravujú okraje drážok tak, aby boli mierne zaoblené, a nie ostré, aby sa znížila koncentrácia napätia v materiáli v danom bode.
Rozloženie záťaže a skryté body stresu
Každá drážka vytvára kontaktnú zónu a v tejto zóne sa prenáša zaťaženie medzi valčekom a čímkoľvek, čo vedie. Zle prispôsobená drážka môže vytvoriť to, čo sa niekedy nazýva bod zovretia, úzku oblasť, kde sa tlak sústreďuje namiesto toho, aby sa šíril.
V priebehu času sa kritické body podieľajú na niekoľkých opakujúcich sa problémoch:
| Stav drážky | Spoločný vplyv na výkon |
|---|---|
| Drážka je príliš úzka na šírku pásu | Lokalizovaný nárast tlaku, rýchlejšie opotrebovanie povrchu |
| Drážka je príliš plytká pre priemer kábla | Znížená stabilita stopy, zvýšený drift |
| Ostré vnútorné uhly drážok | Vyššia koncentrácia napätia, potenciálne praskanie v priebehu času |
| Hĺbka drážky nekonzistentná po celej šírke valca | Nerovnomerné rozloženie napätia, možné zošikmenie |
| Profil drážky nezodpovedá prierezu remeňa | Nadmerné trenie, zvýšené teplo počas prevádzky |
Žiadny z týchto problémov sa zvyčajne neobjaví cez noc. Budujú sa postupne, a preto pravidelná kontrola stavu drážky, nielen valčekového ložiska alebo hriadeľa, zostáva užitočným zvykom na kontrolných zoznamoch údržby.
Prispôsobenie dizajnu drážky aplikácii
Rôzne priemyselné odvetvia sa prikláňajú k rôznym profilom drážok jednoducho preto, že ich materiály a prevádzkové podmienky sa veľmi líšia. Tu je všeobecný prehľad o tom, ako to vyzerá:
| Typ aplikácie | Typická preferencia drážky | Zdôvodnenie |
|---|---|---|
| Manipulácia s drôtmi a káblami | Drážka v tvare U alebo okrúhla | Kolíska okrúhlych prierezov bez zovretia |
| Balenie a dopravné pásy | V-drážka alebo plochá s bočným vedením | Samocentrovanie alebo podpora externého zarovnania |
| Systémy posuvných dverí a brán | Plytká V-drážka | Hladký bočný pohyb s nízkym trením |
| Podávanie viacvláknového drôtu | Viacdrážkové, rovnomerne rozmiestnené | Udržuje jednotlivé pramene oddelené a zarovnané |
| Spracovanie textílií a vlákien | Zaoblená drážka, mäkšie párovanie materiálu | Znižuje povrchovú abráziu na jemných prameňoch |
Každodenné nosenie a ako Groove Shape to zrýchľuje alebo spomaľuje
Opotrebenie drážky je počas životnosti valca nevyhnutné, ale jeho rýchlosť a vzor často prezrádzajú, či pôvodný výber drážky vyhovuje aplikácii.
Niekoľko znakov, ktoré sa oplatí sledovať pri bežných kontrolách:
- Nerovnomerná hĺbka drážky po šírke valca, čo často poukazuje na nesúosovosť niekde proti prúdu
- Lesklé alebo leštené miesta vo vnútri drážky, čo naznačuje nadmerné trenie v špecifických kontaktných bodoch
- Pás alebo kábel vedený vyššie na jednej strane drážky ako na druhej
- Zvýšený hluk alebo vibrácie počas prevádzky v porovnaní s tým, keď bol valec novo inštalovaný
- Malé trhliny vznikajúce v blízkosti ostrých vnútorných rohov drážok, najmä v tvrdších materiáloch valcov
Včasné zachytenie zvyčajne znamená jednoduchú výmenu valcov, a nie väčšiu následnú opravu zahŕňajúcu pásy, káble alebo pripojené stroje.
Diskusia o možnostiach drážky s dodávateľom valčekov
Pretože požiadavky na drážky sa v závislosti od aplikácie veľmi líšia, konverzácia s dodávateľom má tendenciu ísť hladšie so špecifikami, a nie všeobecnými požiadavkami. Užitočné podrobnosti zvyčajne zahŕňajú priemer pásu alebo kábla, očakávanú prevádzkovú rýchlosť, podmienky prostredia, ako je teplotný rozsah alebo vystavenie vlhkosti, a či bude valec bežať nepretržite alebo v prerušovaných cykloch.
Dodávateľ, ktorý je oboznámený so širokou škálou profilov drážok, môže zvyčajne prejsť kompromismi pre dané nastavenie, namiesto toho, aby štandardne použil jediný štandardný tvar. To sa osvedčuje najmä pri výrobe vlastných zariadení, kde rozmery drážok zo skladu nie vždy presne zodpovedajú použitému remeňu alebo lanku.
Dizajn drážky nemusí byť najžiarivejšou časťou priemyselného vodiaceho valca, ale ticho ovplyvňuje stabilitu sledovania, mieru opotrebenia, úrovne trenia a celkovú spoľahlivosť systému. Či už ide o drážky v tvare V, ktoré vedú baliaci pás, alebo zaoblené kanáliky na drôtenom lane, tvar a veľkosť tejto drážky urobí viac práce, než si väčšina ľudí uvedomuje, kým sa niečo mierne nepohne. Venovanie pozornosti stavu drážok počas bežnej údržby a úprimný rozhovor o možnostiach drážok pri výbere nových valčekov má tendenciu ušetriť viac bolesti hlavy, než by sa od niečoho tak malého očakávalo.
