Otvorte posuvné dvere vyrobené v posledných rokoch a existuje primeraná šanca, že koleso vo vnútri je z lisovaného plastu a nie z opracovaného kovu. Toto nie je marketingový trend prezlečený za inováciu – odráža skutočný posun v tom, čo môže vstrekovanie ponúknuť oproti tradičnej kovovej výrobe pre túto špecifickú časť.
Výrobný rozdiel: Odstraňovanie materiálu vs. jeho formovanie
Dva zásadne odlišné procesy
Kovové valce sa zvyčajne vyrábajú obrábaním - rezaním, sústružením alebo lisovaním tvaru kolies z pevného kovového materiálu. Vstrekované valce sa vyrábajú formovaním roztavenej živice vo vnútri presnej dutiny formy tvarovanej presne ako hotový diel.
- Obrábanie je subtraktívne: materiál sa odstraňuje krok za krokom, kým nezostane konečný tvar.
- Formovanie je formatívne: konečný tvar vzniká priamo, v jednom cykle, zo surovej živice.
Prečo je tento rozdiel dôležitý vo výrobnom meradle
- Časové meradlo obrábania s počtom dielov – každá jednotka vyžaduje vlastný rezací cyklus.
- Časy lisovacích cyklov sa zvyčajne merajú v sekundách, keď forma existuje, do značnej miery nezávisle od zložitosti návrhu.
- Opotrebenie nástroja pri obrábaní postupne posúva rozmery v rámci dlhej výrobnej série, zatiaľ čo stabilná forma produkuje rozmerovo konzistentné diely od prvej jednotky po poslednú.
Čo to znamená pre hromadných kupujúcich
Pre hŕstku vlastných dielov tento rozdiel sotva záleží. Pre objemy objednávok typické pre kovania posuvných dverí a okien – často v tisíckach jednotiek – sa kumulatívny rozdiel v čase a konzistencii stáva skutočným faktorom v nákladoch, dodacom čase a kontrole kvality.
Geometria drážky a príruby: zabudovaná do formy, nepridaná neskôr
Prečo je tvar drážky najkritickejšou vlastnosťou valčeka
A valček posuvných dverí potrebuje drážku – zvyčajne v tvare U alebo V – ktorá správne sedí na koľajnici. Profil drážky určuje:
- Ako koleso sleduje
- Ako je rovnomerne rozložené zaťaženie
- Koľko bočnej vôle existuje počas prevádzky
Obrábanie drážky vs. lisovanie drážky
Pri výrobe kovov je drážka samostatným krokom obrábania, ktorý sa vykonáva po vytvorení základného tvaru kotúča, čo zvyšuje čas a náklady, pretože profil sa stáva detailnejším.
Pri vstrekovaní je geometria drážky navrhnutá priamo do dutiny formy. Koleso vychádza už správne tvarované, bez ďalšieho kroku rezania.
Úloha príruby
Mnohé valčeky obsahujú prírubu – zvýšený okraj na jednej alebo oboch stranách kolesa – ktorý poskytuje dodatočné bočné vedenie a pomáha predchádzať tomu, aby koleso skĺzlo do strany z koľajnice.
- Prírubové konštrukcie ponúkajú väčšiu stabilitu na tratiach s rizikom bočného zaťaženia alebo miernym vychýlením.
- Dizajn len s drážkou ponúka nižšie valivé trenie tam, kde je dráha rovná a dobre udržiavaná.
Obidva profily s prírubou a len s drážkou sa dajú jednoducho vyrobiť prostredníctvom dizajnu formy bez pridanej zložitosti obrábania, ktorú by si obvykle vyžadovalo kovové koleso s prírubou.
Vlastné profily bez vlastného nastavenia obrábania
Akonáhle existuje forma pre špecifickú drážku alebo profil príruby, výroba tohto tvaru neprináša zmysluplné náklady v porovnaní s jednoduchším dizajnom.
To je veľká časť toho, prečo sa profily drážok na mieru – prispôsobené konkrétnemu priemeru alebo uhlu koľajnice – stali pre kupujúcich OEM dostupnejšie, než tomu bolo pri výrobnom modeli založenom výlučne na obrábaní.
Tu stojí za to byť presný: nová forma si stále vyžaduje počiatočnú investíciu do dizajnu a nástrojov. Čo sa mení, sú priebežné náklady na výrobu tohto vlastného tvaru, keď už existuje nástroj – stáva sa súčasťou štandardného lisovacieho cyklu, nie špecializovanej operácie, ktorá sa opakuje pre každú dávku.
Materiálne správanie: skutočne odlišný súbor kompromisov
Čo Metal ponúka a kde je obmedzený
Kovové valce ponúkajú vysokú pevnosť v surovom stave a sú vhodné pre veľmi veľké zaťaženie. Ich hlavným obmedzením je to, že výkon je do značnej miery stanovený zvoleným druhom kovu - tvrdosť, odolnosť proti korózii a hmotnosť sa pohybujú spolu, namiesto toho, aby boli nezávisle nastaviteľné.
Čo namiesto toho ponúkajú inžinierske plasty
Vstrekované valce sa bežne vyrábajú z POM (acetal) alebo vystuženého nylonu, materiálov s dobre zdokumentovanými vlastnosťami v plastikárskom inžinierstve.
| Požiadavka na dizajn | Ako materiál reaguje |
|---|---|
| Odolnosť proti korózii vo vlhkom prostredí alebo na pobreží | Konštrukčné plasty nekorodujú, odstraňovanie chybného kovu sa musí inak zvládnuť pomocou náteru alebo pokovovania. |
| Prevádzka s nízkym trením | POM má prirodzene nízke povrchové trenie, čím sa znižuje dlhodobá závislosť od tuku. |
| Tlmenie vibrácií a hluku | Plasty vo všeobecnosti prenášajú vibrácie menej priamo ako tuhý kontakt kov na kov. |
| Pridaná tuhosť bez pridanej hmotnosti | Vystužený nylon (sklenené vlákno) zvyšuje toleranciu zaťaženia bez toho, aby zodpovedal hmotnosti ocele. |
Dôležité upozornenie
Žiadna z týchto vlastností nerobí plast univerzálne „lepším“ ako kov. Predstavujú iný súbor kompromisov. Správna voľba závisí od prispôsobenia materiálu skutočnému zaťaženiu, prostrediu a pracovnému cyklu konkrétnej aplikácie – nie zo zvyku pri výbere jedného materiálu.
Ložisko vs. žiadne ložisko: rozhodnutie o dizajne, nie štandardné nastavenie materiálu
Bežná mylná predstava
Je ľahké predpokladať, že „plastový valec“ automaticky znamená „bez ložiska vo vnútri“, ale v praxi je to, či valček používa valivé ložisko, samostatným technickým rozhodnutím od výberu materiálu.
Keď má pevné lisované koleso zmysel
- Ľahšie dvere, ako sú skrine, skrine a malé vnútorné priečky
- Mierny denný cyklus sa počíta skôr ako neustále ťažké používanie
- Priority týkajúce sa zníženia počtu dielov a zložitosti montáže
Keď je ložisko stále to pravé
- Ťažšie dvere, ako sú vonkajšie posuvné sklenené výplne
- Komerčné aplikácie s vysokým cyklom a vysokou návštevnosťou
- Situácie, kde je znížené valivé trenie pri trvalom zaťažení skôr funkčnou požiadavkou než bonusom
Prečo je tento rozdiel pre kupujúcich dôležitý
To, čo odlišuje dobre špecifikovaný lisovaný valec od zle prispôsobeného valca, je považovať „ložisko verzus žiadne ložisko“ za rozhodnutie o zaťažení a cykle – a nie ako skrátenie nákladov.
Koleso bez ložísk, ktoré sa správne používa v nenáročných aplikáciách, funguje spoľahlivo. Rovnaké koleso použité na ťažkých dverách s vysokým cyklom by pravdepodobne nedosahovalo výkon bez ohľadu na to, ako dobre bolo tvarované.
Povrchová úprava a kvalita formy: Detail, ktorý je ľahké prehliadnuť
Prečo je konzistencia povrchu taká dôležitá ako tvar
Aj správne tvarovaný valec môže pri nejednotnej povrchovej úprave vytvárať hluk, vibrácie alebo predčasné opotrebovanie. Pri vstrekovaní je povrchová úprava do značnej miery určená kvalitou formy a riadením procesu, a nie menením v závislosti od opotrebovania nástroja, ako je to možné pri obrábaní.
Čo je potrebné skontrolovať pri hodnotení lisovanej vzorky
- Viditeľné záblesky alebo švy, ktoré môžu naznačovať starnúcu alebo zle udržiavanú pleseň
- Konzistentná textúra na celom kontaktnom povrchu kolesa, bez hrubých škvŕn alebo jamiek
- Rozmerová konzistencia medzi viacerými vzorkami z rovnakej šarže, nie iba jednou vzorkou „hrdinu“.
Bežné mýty, ktoré stojí za to opraviť
Mýtus: Plastové valčeky sú len lacnejšou náhradou kovu
Výber materiálu ovplyvňuje odolnosť proti korózii, hlučnosť a trecie vlastnosti. Je to rozhodnutie o výkone, nie len o skrátení nákladov.
Dobre zladený lisovaný valec môže pri správnom použití prekonať zle zladený kovový valec.
Mýtus: Valec bez ložísk má automaticky nižšiu kvalitu
Pevné lisované koleso bez ložiska je zámernou konštrukčnou voľbou, ktorá je vhodná pre ľahšie aplikácie s nižším cyklom – nie je to downgrade.
Problémy s výkonom spôsobuje jeho používanie mimo zamýšľaného rozsahu, nie absencia samotného ložiska.
Mýtus: Vlastné profily drážok vždy znamenajú vysoké minimálne objednávky
Keď už forma existuje, výroba špecifického tvaru drážky alebo príruby zvyšuje náklady.
Počiatočná investícia do nástrojov je skutočnou úvahou a je v porovnaní s typickými objemami hromadných objednávok B2B rozumnejšia, ako väčšina ľudí predpokladá.
Kde Metal stále dáva zmysel
Vyvážený pohľad musí uznať, kde sú opracované alebo kovové valce lepšou voľbou.
- Aplikácie s veľmi vysokým zaťažením, ako sú ťažké priemyselné brány a brány, kde je primárnou požiadavkou pevnosť suroviny
- Extrémne teplotné prostredia presahujúce praktický prevádzkový rozsah štandardných technických živíc
- Veľmi maloobjemové zákazkové behy, kde investície do nástrojov na výrobu foriem nie sú opodstatnené vzhľadom na malé množstvo výroby
Porovnanie nie je o tom, že jeden materiál je univerzálne lepší – ide o prispôsobenie výrobného prístupu skutočnému zaťaženiu, prostrediu a objemu objednávok.

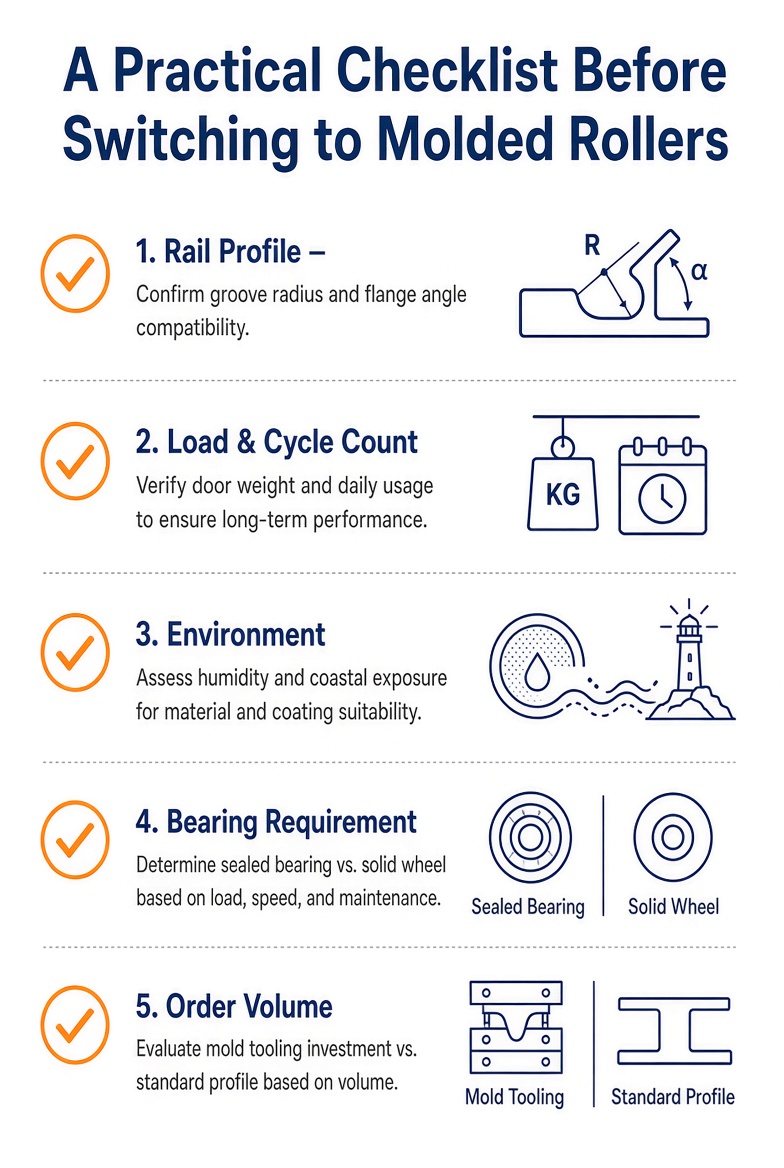

Praktický kontrolný zoznam pred prechodom na lisované valce
Pred špecifikovaním alebo prechodom na vstrekovaný valec pomôže potvrdiť si nasledovné:
Často kladené otázky
Sú vstrekované valce menej odolné ako kovové valce?
Nie vo svojej podstate.
Trvanlivosť závisí od výberu živice, hrúbky steny a dizajnu podľa aktuálneho zaťaženia a požiadaviek cyklu. Dobre špecifikovaný lisovaný valec môže prežiť zle prispôsobený kovový valec v mnohých obytných a ľahkých komerčných aplikáciách.
Zvládnu vstrekované valce vonkajšie a pobrežné prostredie?
Vo všeobecnosti áno.
V tomto špecifickom ohľade zvyčajne fungujú lepšie ako nepotiahnutý kov, pretože technické plasty nekorodujú ako neošetrená oceľ.
Je drahé získať vlastný profil drážky so vstrekovaním?
Počiatočné náklady na formu sú skutočným faktorom, ale keď už forma existuje, náklady na výrobu vlastného profilu sú takmer rovnaké ako náklady na výrobu štandardného profilu.
Rozdiel v nákladoch sa prejavuje hlavne pri nízkych objemoch objednávok, nie pri typických hromadných množstvách.
Preskakujú všetky vstrekované valce ložisko?
Nie
Mnohí stále používajú zalisované ložisko pre aplikácie s vyšším cyklom alebo s vyšším zaťažením.
Konštrukcia bez ložísk je špecifickou voľbou pre použitie v ľahších prevádzkach, nie je univerzálnou vlastnosťou lisovaných valcov.
Praktické jedlo so sebou
Posun smerom k vstrekovaným valcom pri výrobe posuvných dverí spočíva v niekoľkých dobre zavedených faktoroch: formovanie dielu priamo do jeho konečného tvaru namiesto jeho rezania, zabudovanie geometrie drážky a príruby do samotnej formy a využitie výhod skutočnej odolnosti technických plastov voči korózii a nižšiemu základnému treniu.
Nič z toho nerobí z lisovaných valčekov univerzálnu náhradu kovu. Pre veľmi vysoké zaťaženie alebo extrémne prostredie má kov stále jasnú výhodu.
Pre väčšinu obytných a ľahkých komerčných aplikácií posuvných dverí je však prispôsobenie živice, dizajnu drážky a ložiska skutočným požiadavkám na koľajnicu a zaťaženie tým, čo určuje, či lisovaný valec funguje tak, ako sa očakáva.
