Typy ložiskových kladiek: Kompletný sprievodca porovnaním a výberom

Ložiskové kladky zohrávajú kľúčovú úlohu v moderných mechanických systémoch tým, že zaisťujú hladký prenos sily, presné riadenie pohybu a spoľahlivú manipuláciu s nákladom. Na rozdiel od tradičných kladiek, ktoré sa spoliehajú výlučne na dizajn drážok, ložiskové kladky obsahujú valivé ložisko v jadre. Táto kombinácia výrazne znižuje trenie, zlepšuje rotačnú účinnosť a predlžuje životnosť celého systému.

V dopravníkových systémoch ložiskové remenice minimalizujú opotrebovanie pásov pri zachovaní presného vyrovnania, čo znižuje prestoje a spotrebu energie. V CNC strojoch a automatizačných zariadeniach zvyšujú presnosť poskytovaním stabilného lineárneho alebo rotačného vedenia, čo umožňuje konzistentný výkon aj pri vysokej rýchlosti alebo nepretržitej prevádzke. V náročných priemyselných odvetviach, ako je baníctvo, poľnohospodárstvo a stavebníctvo, ložiskové remenice zlepšujú rozloženie zaťaženia a zabezpečujú, že stroje môžu pracovať v náročných podmienkach bez predčasného zlyhania.

Význam ložiskových kladiek presahuje technický výkon; ovplyvňujú aj nákladovú efektívnosť a bezpečnosť. Znižovaním trenia a mechanického odporu znižujú spotrebu energie a tvorbu tepla, čo vedie k nižším prevádzkovým nákladom. Hladšia prevádzka zároveň znižuje úroveň vibrácií a hluku, čo nielen chráni zariadenie, ale vytvára aj bezpečnejšie a pohodlnejšie pracovné prostredie.

Keďže priemyselné odvetvia stále viac požadujú vysokovýkonné a nenáročné riešenia na údržbu, ložiskové remenice sa stali základnou súčasťou mechanického dizajnu. Predstavujú rovnováhu medzi inžinierskou presnosťou, odolnosťou a energetickou účinnosťou – kvalitami, ktoré sú nevyhnutné v dnešnom konkurenčnom priemyselnom prostredí.

Čo je to ložisková kladka?

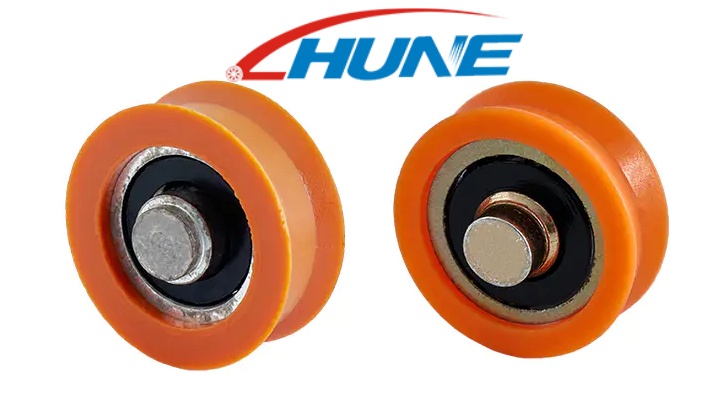

Ložisková kladka je špecializovaná kladka vybavená vnútorným valivým ložiskom, ktoré umožňuje otáčanie kolesa kladky s minimálnym trením okolo svojej osi. Štrukturálne sa skladá z troch hlavných častí:

Drážka kladky – dráha alebo kanál (v tvare V, U, plochý alebo okrúhly), ktorý vedie pás, lano alebo kábel.
Ložiskové jadro – typicky guľkové ložisko, ihlové ložisko alebo valčekové ložisko, ktoré umožňuje plynulé otáčanie s nízkym odporom.
Materiál kladky – bežne nehrdzavejúca oceľ, hliník alebo technické plasty, vybrané na základe požiadaviek na zaťaženie, podmienok prostredia a nákladov.

Aké sú rôzne typy ložiskových kladiek?

1. Ložisková kladka v tvare V

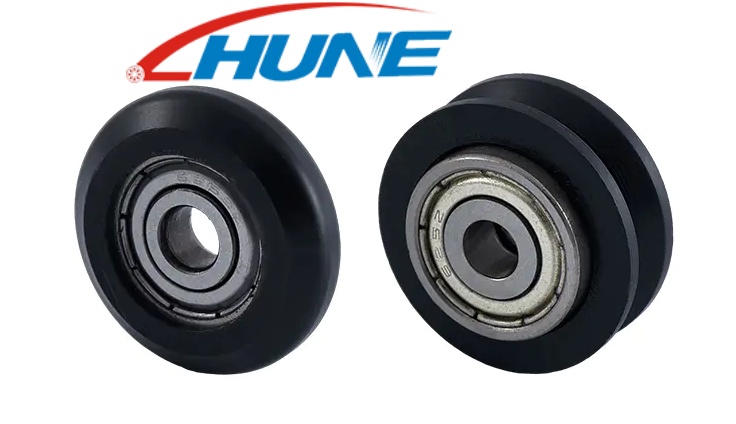

The Ložisková kladka v tvare V má drážku so šikmými stranami, zvyčajne v rozsahu od 60° do 90°, ktorá zaisťuje, že pásy alebo káble zostanú bezpečne na svojom mieste. Tento dizajn zlepšuje zarovnanie, znižuje preklzávanie a rozdeľuje zaťaženie rovnomerne po povrchu kladky. Kladky v tvare V sa široko používajú v dopravníkoch, CNC strojoch, výťahoch a fitness zariadeniach, kde je rozhodujúce presné vedenie pásu.

2. Ložisková kladka v tvare U
The Kladka v tvare U má zaoblenú drážku, ktorá poskytuje jemnú oporu pre laná, káble alebo pásy s okrúhlym prierezom. Jeho dizajn minimalizuje opotrebovanie a trenie a ponúka hladšie vedenie ako ostrejšie drážky. Kladky v tvare U sú ideálne pre systémy oceľových lán, posuvné dvere, závesové koľajnice a ďalšie aplikácie vyžadujúce stabilnú a zároveň flexibilnú manipuláciu.

3. Plochá kladka ložiska
Ploché kladky pozostávajú z hladkého povrchu bez drážok, vďaka čomu sú univerzálne a ľahko sa vyrábajú. Sú vhodné pre ploché pásy alebo pásky, ale ponúkajú menšiu priľnavosť v porovnaní s dizajnom v tvare V alebo U. Ploché kladky sa bežne používajú v ľahkých dopravníkoch, textilných strojoch a malých zariadeniach, kde sa nevyžaduje vysoká presnosť alebo veľké zaťaženie.

4. Guľatá ložisková kladka
Guľatá ložisková kladka má kruhovú drážku, ktorá presne zodpovedá priemeru okrúhlych remeňov alebo kordov. To zaisťuje konzistentné zapojenie a hladkú prevádzku, najmä v aplikáciách s nízkou až strednou záťažou. Tieto kladky sa často používajú v kompaktných dopravníkoch, kancelárskych zariadeniach a automatizačných systémoch, kde je priestor obmedzený a hladký pohyb je nevyhnutný.

5. Vlastné a špeciálne ložiskové kladky
Pre aplikácie s jedinečnými požiadavkami sú vlastné ložiskové remenice navrhnuté tak, aby spĺňali špecifické zaťaženie, rýchlosť alebo podmienky prostredia. Výrobcovia poskytujú riešenia OEM/ODM, ktoré umožňujú úpravy geometrie drážky, typu ložiska a výberu materiálu. Špeciálne ložiskové kladky sú bežné vo vysokorýchlostnej robotike, presných lekárskych zariadeniach, vysokovýkonných priemyselných strojoch a vo vonkajšom alebo drsnom prostredí. Inovácie zahŕňajú ľahké kompozity, utesnené alebo tienené ložiská, dizajn s tichým chodom a ekologické materiály na zvýšenie výkonu, odolnosti a udržateľnosti.

Ako sa porovnávajú rôzne typy ložiskových kladiek?

Ložisková kladka v tvare V

Dizajnové prvky
Ložiskové remenice v tvare V majú uhlovú drážku, zvyčajne medzi 60° a 90°, navrhnutú tak, aby držali remene pevne na mieste. Geometria zaisťuje silný kontakt s pásom, znižuje bočný pohyb a skĺznutie.

Výhody

Vynikajúce zarovnanie a priľnavosť pásu
Vysoká účinnosť pri prenose energie
Znížené opotrebovanie remeňov vďaka stabilnému záberu
Vhodné pre vysokorýchlostné a vysoko zaťažené aplikácie

Obmedzenia a aplikácie

Ak sú pásy nesprávne zarovnané, môže spôsobiť bočné napätie
Nie je ideálne pre veľmi hrubé alebo pružné laná
Bežne sa používa v dopravníkových systémoch, CNC strojoch, výťahoch a fitness zariadeniach

Ložisková kladka v tvare U

Dizajnové prvky
Kladka v tvare U má zaoblenú drážku, ktorá pojme laná, drôty alebo pásy s okrúhlym prierezom. Hladší obrys minimalizuje trenie a zabraňuje nadmernému opotrebovaniu pružných materiálov.

Výhody

Stabilné vedenie káblov a lán
Znížené trenie a deformácia
Tichá prevádzka vhodná pre citlivé aplikácie

Obmedzenia a aplikácie

Menej vhodné pre ploché remene alebo veľmi vysokorýchlostnú prevádzku
Široko používaný v zdvíhacích systémoch s drôteným lanom, posuvných dverách, závesových dráhach a malých dopravníkoch

Plochá kladka ložiska

Dizajnové prvky
Ploché kladky pozostávajú z hladkého povrchu bez drážok, čo poskytuje jednoduché a všestranné riešenie pre ploché remene a pásky.

Výhody

Vysoko univerzálne a kompatibilné s viacerými typmi pásov
Jednoduchá na výrobu a údržbu
Ľahký a cenovo výhodný

Obmedzenia a aplikácie

Obmedzená priľnavosť, vyššie riziko pošmyknutia
Nie je ideálny pre systémy s vysokým krútiacim momentom alebo precízne poháňané systémy
Bežné v ľahkých dopravníkoch, textilných strojoch a domácich spotrebičoch

Guľatá ložisková kladka

Dizajnové prvky
Okrúhle kladky majú kruhovú drážku prispôsobenú priemeru okrúhlych remeňov alebo kordov. To zaisťuje konzistentný záber a plynulé otáčanie s nízkym odporom.

Výhody

Plynulý chod pre ľahké až stredné zaťaženie
Kompaktný dizajn vhodný pre aplikácie s obmedzeným priestorom
Znížené opotrebovanie okrúhlych pásov

Obmedzenia a aplikácie

Nie je ideálny pre ploché remene alebo ťažké prevádzky
Bežne sa používa v kancelárskych zariadeniach, kompaktných dopravníkoch a automatizačných systémoch

Vlastné a špeciálne ložiskové kladky

Dizajnové prvky
Vlastné ložiskové remenice sú navrhnuté tak, aby spĺňali špecifické prevádzkové požiadavky, vrátane zaťaženia, rýchlosti, prostredia alebo typu remeňa. Služby OEM/ODM umožňujú výrobcom poskytovať riešenia šité na mieru.

Výhody

Optimalizované pre špecifické priemyselné potreby
Môže integrovať utesnené alebo tienené ložiská pre drsné prostredie
Možnosti pre ľahké, tiché alebo ekologické materiály

Aplikácie a inovácie

Vysokorýchlostná robotika, presné lekárske vybavenie, vysokovýkonné priemyselné stroje
Vonkajšie alebo prašné prostredie so špeciálnymi ochrannými nátermi
Udržateľné návrhy využívajúce recyklovateľné alebo kompozitné materiály

Kľúčové faktory, ktoré treba zvážiť pri výbere ložiskovej kladky

Kapacita zaťaženia
Ložisková kladka musí niesť očakávané zaťaženie bez deformácie alebo poruchy. Výber kladky s nedostatočnou nosnosťou môže viesť k predčasnému opotrebovaniu, preklzávaniu remeňa alebo mechanickému zlyhaniu. Zvážte statické aj dynamické zaťaženie, ako aj podmienky špičkového zaťaženia vo vašom systéme.

Prevádzková rýchlosť
Vysokorýchlostné aplikácie vyžadujú remenice, ktoré zachovávajú stabilitu a zároveň minimalizujú tvorbu tepla a trenie. Konštrukcia kladky, geometria drážky a typ ložiska ovplyvňujú maximálnu prevádzkovú rýchlosť. Výber kladky dimenzovanej na rýchlosť vášho systému zaisťuje hladkú a bezpečnú prevádzku.

Kontrola hluku a vibrácií
Nadmerný hluk a vibrácie môžu naznačovať nesprávne nastavenie alebo neefektívny prenos energie. Ložiskové kladky s precízne vyrobenými drážkami a kvalitnými ložiskami znižujú prevádzkový hluk a vibrácie, čím vytvárajú bezpečnejšie a pohodlnejšie pracovné prostredie. Toto je obzvlášť dôležité pre vnútorné stroje, domáce spotrebiče a presné zariadenia.

Trvanlivosť a životnosť
Kvalita materiálu, typ ložiska a konštrukcia ovplyvňujú životnosť kladky. Na zvýšenie odolnosti sa bežne používa nehrdzavejúca oceľ, hliníkové zliatiny a vystužené plasty. Utesnené alebo tienené ložiská môžu tiež predĺžiť životnosť tým, že zabránia kontaminácii prachom, vlhkosťou alebo úlomkami.

Podmienky prostredia (prach, voda, teplota)
Prevádzkové prostredie hrá významnú úlohu pri výbere kladky. Pre prašné alebo vlhké podmienky sú nevyhnutné utesnené ložiská a materiály odolné voči korózii. Pre prostredia s vysokou teplotou zaručujú tepelne odolné materiály a mazivá stabilný výkon bez degradácie.

Porovnanie nákladov a výkonu
Zatiaľ čo vysokovýkonné remenice sú často drahé, výber kladky, ktorá vyvažuje cenu a funkčnosť, je zásadný. Nadmerná špecifikácia môže zbytočne zvýšiť náklady, zatiaľ čo nedostatočná špecifikácia riskuje častú údržbu a prevádzkové prestoje. Pri rozhodovaní zhodnoťte celkové náklady na vlastníctvo vrátane údržby a výmeny.

Prečo si vybrať Hune Pulley?

Zhejiang Huaneng Micro Bearing Co., Ltd. sa špecializuje na výrobu vysoko kvalitných miniatúrnych ložísk, stredne veľkých ložísk, neštandardných prispôsobených ložísk a širokého sortimentu hardvérových kladiek. Ich produktové portfólio zahŕňa vstrekovacie kladky, závesné kladky a ďalšie špecializované série kladiek určené pre rôzne priemyselné aplikácie.

Produkty Hune Pulley sú široko používané v:

Domáce spotrebiče – zabezpečujú plynulú prevádzku a dlhodobú spoľahlivosť motorov, ventilátorov a domácich spotrebičov
Dvere a okná – poskytujú tichý, stabilný a efektívny pohyb posuvných a rolovacích mechanizmov
Mechanické zariadenia – podporné priemyselné dopravníky, automatizačné systémy a ľahké stroje

Prečo Hune Kladka vyniká:

Odborné znalosti v oblasti prispôsobených a neštandardných riešení kladiek prispôsobených špecifickým potrebám odvetvia
Záväzok používať odolné materiály a presné ložiská pre dlhšiu životnosť
Globálna použiteľnosť v rôznych priemyselných, komerčných a rezidenčných prostrediach
Možnosti OEM/ODM na podporu špecializovaných a inovatívnych návrhov

Výber Hune Kladky zaisťuje spoľahlivý výkon, zníženú údržbu a dlhotrvajúce riešenie pre širokú škálu priemyselných a domácich aplikácií.
