An valec markízy montáž sa môže zdať ako jednoduchá mechanická časť, kým markíza nezačne vydávať nezvyčajné zvuky alebo sa sťaží ovládanie. Vo vonkajšom tieniacom systéme musí valec spolupracovať s vedením, nápravou, ložiskom alebo puzdrom, montážnou konštrukciou a ďalšími pohyblivými komponentmi. Keď sa jedna časť zmení v dôsledku opotrebovania, nečistôt, uvoľneného hardvéru alebo problémov so zarovnaním, celý pohyb sa môže cítiť inak. To je dôvod, prečo by sa hlučná alebo tuhá markíza nemala automaticky považovať za neúspešný valec.

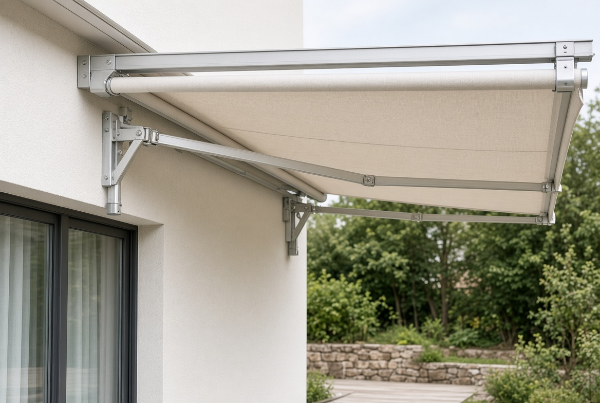

V prípade markíz pre obytné automobily, zaťahovacích markíz na terasu, skladacích tieniacich konštrukcií a podobných aplikácií je riešenie problémov zvyčajne jednoduchšie, keď sa zváži celý pohyb. Pohľad na to, kde sa problém vyskytuje, kedy sa objaví zvuk a ako valec sedí vo vnútri zostavy, môže poskytnúť užitočné vodítko pred výberom náhradného dielu.
Začnite symptómom, nie náhradným dielom
Keď sa markíza začne správať inak, prvým krokom je presne pochopiť, čo sa zmenilo. Systém, ktorý sa postupne ťažšie pohybuje, môže mať inú príčinu ako systém, pri ktorom sa ozve náhle kliknutie. Podobne odpor naprieč celou dráhou pohybu môže smerovať k inej oblasti ako odpor, ktorý sa objaví len vtedy, keď markíza dosiahne jednu konkrétnu polohu.
Vonkajšie markízy sú vystavené prachu, vlhkosti, teplotným zmenám, listom a všeobecným podmienkam prostredia. Pravidelný pohyb tiež opakovane namáha rotujúce a posuvné komponenty. V priebehu času môžu tieto faktory ovplyvniť spôsob fungovania zostavy valcov.
Namiesto okamžitého odstránenia valčeka pozorujte mechanizmus počas jeho pohybu a pokúste sa identifikovať vzor.
Hľadajte zmeny v pohybe
Ak sa markíza v jednom bode pohybuje plynulo a v inom je obtiažna, venujte pozornosť tejto konkrétnej časti. Lokalizovaný problém môže súvisieť skôr s vodiacim alebo kontaktným povrchom než s celým valčekom.
Ak je pohyb počas procesu drsný, valec, náprava, ložisko, puzdro alebo montážne usporiadanie si zaslúžia bližšiu kontrolu.
To neposkytuje jednoznačnú diagnózu, ale dáva inšpekcii užitočnejší smer.
Prečo valec markízy vydáva hluk?
Hluk je jedným z najľahšie pozorovateľných symptómov, no môže mať niekoľko možných príčin. Typ zvuku, kedy sa objaví a odkiaľ pochádza, to všetko sú užitočné detaily.
Ľahký škrípavý zvuk môže pochádzať z kontaktu medzi pohyblivými povrchmi, znečistením alebo rotujúcim spojením, ktoré si vyžaduje kontrolu. Hrubý zvuk typu brúsenia môže naznačovať opotrebovanie kolesa, nápravy, ložiska alebo puzdra. Opakovaný zvuk kliknutia môže byť niekedy spojený s montážnym komponentom alebo konkrétnou časťou vodidla.
Dôležité je, že samotný zvuk neidentifikuje poškodený komponent.
| Pozorovaný symptóm | Oblasti, ktoré môžu vyžadovať kontrolu |
|---|---|
| Vŕzganie počas pohybu | Koleso, kontaktná plocha, otočné spojenie |
| Hrubý rotačný zvuk | Ložisko, puzdro, náprava, koleso |
| Opakované klikanie | Sprievodca, montážny materiál, miestny kontakt |
| Zvýšená odolnosť | Valec, vodidlo, zarovnanie, odpadky |
| Nerovnomerný pohyb | Poloha valčeka, montáž, vedenie |
| Viditeľné poškodenie kolesa | Valec a súvisiace komponenty |
Toto je skôr odkaz na riešenie problémov než pevná diagnóza, pretože konštrukcie markíz sa líšia v konštrukcii.
Sprievodca môže byť súčasťou problému
Valec nefunguje sám od seba. Nasleduje, kontaktuje alebo podporuje inú časť mechanizmu, čo znamená, že stav tohto okolitého povrchu môže priamo ovplyvniť pohyb.
Vonkajšie vodidlá môžu zachytávať prach a drobné nečistoty. Po dlhodobom používaní môže dôjsť aj k opotrebeniu povrchu alebo k miernemu posunutiu. Ak vodiaca lišta už nie je v stave predpokladanom pôvodnou konštrukciou, ani nový valec sa nemusí pohybovať podľa plánu.

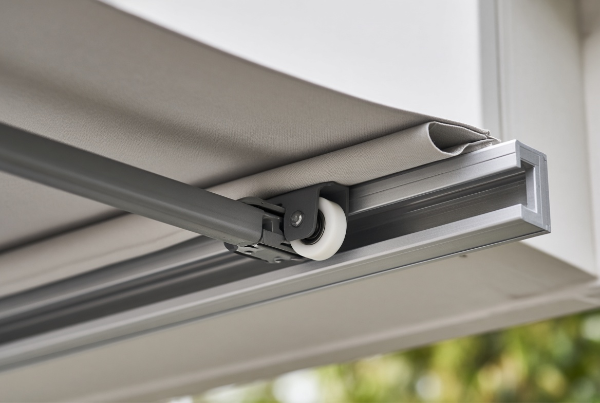

Skontrolujte kontaktnú oblasť
Pozrite sa na časť, kde sa valec pohybuje alebo sa dotýka vodidla. Venujte pozornosť viditeľným nečistotám, cudzím materiálom, neobvyklým známkam opotrebovania, poškodeniu alebo čomukoľvek, čo by mohlo brániť pohybu.
Ak je obtiažne ovládať markízu zakaždým na rovnakom mieste, táto časť si zaslúži osobitnú pozornosť. Problém, ktorý sa opakovane objavuje na jednom mieste, sa oplatí pred výmenou valca preskúmať.
Mohla by montážna konštrukcia spôsobovať hluk?
Montážna oblasť je ľahko prehliadnuteľná, pretože pozornosť prirodzene smeruje k samotnému kolesu.
Montážna štruktúra však riadi polohu valca. Ak sa konzola uvoľní, ohne alebo posunie, koleso môže v zostave sedieť inak. Táto zmena môže ovplyvniť kontakt s vodidlom a môže spôsobiť ďalšie trenie alebo hluk.
Počas kontroly sa pozrite na držiak, osku, upevňovacie body a ďalšie viditeľné časti okolo valca. Cieľom je určiť, či sa koleso pohybuje, pretože je navrhnuté tak, aby sa pohybovalo, alebo preto, že montážna konštrukcia vyvinula nežiaduce vôle.
Toto rozlíšenie je dôležité pri rozhodovaní, či je výmena valca skutočne potrebná.
Ako vyzerá opotrebovaný valec?
Nosenie nie je vždy dramatické. Valec sa môže ďalej pohybovať, zatiaľ čo jeho kontaktná plocha sa postupne mení.
Bežné vizuálne znaky môžu zahŕňať nerovnomerné opotrebovanie, poškodenie povrchu, praskliny, deformácie alebo nezvyčajné stopy okolo kolesa. Zvýšený pohyb okolo osi alebo rotujúce spojenie môže tiež naznačovať, že by sa mala zostava dôkladnejšie preskúmať.
Užitočným porovnaním je pozrieť sa na iný podobný valec v rovnakom systéme, ak je k dispozícii. Rozdiely v stave povrchu alebo pohybe môžu pomôcť identifikovať, ktorý komponent sa zmenil.
Ak sa uvažuje o výmene, mali by ste si ponechať aj starý valec. Aj opotrebovaný komponent môže poskytnúť užitočné informácie o pôvodnej konštrukcii.
Výber náhrady si vyžaduje viac než len prispôsobenie tvaru
Dva valčeky markízy môžu vyzerať podobne, pričom sú určené pre rôzne zostavy.
Kompatibilitu ovplyvňuje profil kolesa, usporiadanie náprav, montážna konštrukcia, otočné spojenie a vzťah s vedením. Náhrada, ktorá na fotografii vyzerá správne, môže mať stále iné montážne usporiadanie.
Toto sa stáva dôležitejším, keď sa zaoberáte staršími markízami, prispôsobeným vybavením alebo komponentmi, ktoré nemajú ľahko identifikovateľný produkt.
Pred zakúpením náhradného kolesa porovnajte radšej kompletnú zostavu než len vonkajší vzhľad kolesa.
Informácie, ktoré pomáhajú pri získavaní náhradných zdrojov
Dodávateľ zvyčajne môže komponentu jasnejšie porozumieť, keď dopyt obsahuje praktický referenčný materiál.
Užitočné informácie môžu zahŕňať:
- Fotografie pôvodného valčeka z viacerých uhlov.
- Fotografia zobrazujúca nainštalovaný valec.
- Obrázky sprievodcu alebo trasy.
- Existujúci výkres, ak je k dispozícii.
- Informácie o tom, ako sa valček používa.
- Podrobnosti o tom, či ide o výmenu alebo výrobu OEM.
- Fyzická vzorka, keď je komponent prispôsobený.
Účelom nie je vytvárať zbytočné papierovanie. Ide len o to, aby mal výrobca dostatok informácií, aby pochopil, čo daný komponent musí robiť.
Čo ak sa originálna časť nedá nájsť?
Táto situácia je bežná pri starších zariadeniach. Markíza môže byť stále v prevádzke, zatiaľ čo pôvodný komponent už nie je dostupný cez predchádzajúci zásobovací kanál.
Ak neexistuje referencia na produkt, fyzická vzorka môže byť obzvlášť užitočná.
Vzorka môže poskytnúť informácie o kolese, usporiadaní montáže, polohe nápravy a všeobecnej konštrukcii. Fotografie inštalovaného dielu potom môžu poskytnúť dodatočný kontext o tom, ako komponent interaguje s okolitou konštrukciou.
Pre prispôsobenú výmenu môžu tieto informácie tvoriť základ pre diskusiu o novej vzorke pred pravidelnou výrobou.
Výmena a riešenie problémov by mali ísť spolu
Výmena opotrebovaného valca bez toho, aby ste zvážili, prečo sa opotreboval, môže niekedy viesť k ďalšiemu problému neskôr.
Predpokladajme, že koleso vykazuje nerovnomerné opotrebovanie. Stojí za to skontrolovať, či sprievodca nemá problém. Ak sa valec posunul z polohy, skontrolujte montážnu konštrukciu. Ak zostava po výmene kolesa naďalej vydáva hluk, radšej sa pozrite na okolité komponenty, než aby ste predpokladali, že za to môže nový diel.
To neznamená, že každý problém s valcami si vyžaduje kompletnú revíziu systému. Jednoducho to znamená, že komponent by sa mal posudzovať v rámci jeho pracovného prostredia.
Jednoduchá kontrolná rutina pre valčeky markízy
Praktická prehliadka nemusí byť zložitá.
1. Pozorujte Markízu
Pohybujte systémom opatrne a všimnite si, či sa problém objaví počas vysúvania, zasúvania alebo oboch.
2. Nájdite problém
Zistite, či sa hluk alebo odpor vyskytuje počas pohybu alebo v jednej konkrétnej oblasti.
3. Preskúmajte valec
Hľadajte viditeľné poškodenie, nerovnomerné opotrebovanie, znečistenie alebo neobvyklý pohyb.
4. Skontrolujte príručku
Skontrolujte kontaktnú plochu, či neobsahuje nečistoty, poškodenie alebo čokoľvek, čo by mohlo prekážať kolesu.
5. Skontrolujte bod montáže
Skontrolujte, či valček zostáva správne umiestnený a či sa montážna konštrukcia javí ako bezpečná.
6. Ponechajte pôvodný komponent
Ak je potrebná výmena, ponechajte si starý valec ako referenciu vždy, keď je to možné.
Táto sekvencia pomáha oddeliť problém s valčekom od problémov inde v mechanizme.
Keď je vzorka užitočná na zákazkovú výrobu
Štandardné náhradné diely nie sú vždy vhodné pre staršie alebo prispôsobené markízové systémy. V týchto prípadoch môže byť originálny komponent použitý ako referenčný materiál pre výrobu.
Výrobca môže skontrolovať fyzickú vzorku spolu s fotografiami alebo výkresmi, aby pochopil požadovanú štruktúru. Po potvrdení konceptu výmeny je možné vyrobiť vzorku na vyhodnotenie pred prechodom na opakované objednávky.
Tento typ procesu môže byť užitočný pre distribútorov, opravárenské podniky a výrobcov zariadení, ktorí potrebujú opakovanú dodávku konkrétneho valca namiesto jedinej výmeny.
Hune Kladka pre aplikácie valčekov markízy
Hune Pulley pracuje s komponentmi valčekov a kladiek pre mechanické aplikácie a podporuje požiadavky na výmenu a prispôsobené zdroje.
V prípade projektu valčeka markízy môžu zákazníci poskytnúť existujúcu vzorku, výkres alebo fotografie inštalovaného komponentu. Tieto informácie možno použiť na diskusiu o konštrukcii kolesa, usporiadaní montáže, otočnom spojení a aplikačných požiadavkách.
V prípade projektov OEM a opakovaných objednávok môžu byť schválené vzorky a technické referencie uchované aj ako referencie na produkty pre budúcu výrobu. Konkrétny výrobný prístup závisí od konštrukcie komponentu a požiadaviek zákazníka.
Pred objednávkou je potrebné skontrolovať niekoľko vecí
Pred zadaním objednávky náhradného valca sa oplatí ešte raz skontrolovať okolitú zostavu. Uistite sa, že vodiaca lišta nie je viditeľne zablokovaná, montážny bod nie je posunutý a staré koleso skutočne vykazuje známky opotrebovania alebo poškodenia.
Ak je k dispozícii originálny komponent, urobte niekoľko fotografií a uschovajte si ich ako referenciu. Keď je diel prispôsobený, poskytnutím fyzickej vzorky môže byť diskusia o zdrojoch oveľa jasnejšia.
Podnikom, ktoré nakupujú valčeky markízy v dávkach, môže vedenie schválenej vzorky a základnej dokumentácie k produktu tiež uľahčiť správu budúcich opakovaných objednávok.
Pochopenie problému uľahčuje výmenu
Problémy s montážou valčeka markízy nie sú vždy spôsobené samotným valčekom. Hluk, odpor a nerovnomerný pohyb môžu tiež pochádzať z vedenia, montážnej konštrukcie, nápravy, ložiska alebo puzdra, znečistenia alebo zarovnania v rámci systému.
Praktickejší prístup je najprv pozorovať celý mechanizmus a potom zúžiť kontrolu na komponent, ktorý zrejme spôsobuje zmenu. Ak je potrebná výmena, originálny valec, inštalačné fotografie a dostupné výkresy môžu poskytnúť užitočné referencie na identifikáciu alebo vývoj požadovanej časti.
V prípade markíz pre obytné autá, zaťahovacích tieniacich systémov a iných vonkajších aplikácií môže byť valček relatívne malým komponentom, ale záleží na jeho vzťahu s okolitým mechanizmom. Pochopenie tohto vzťahu pred objednaním náhrady môže výrazne uľahčiť riešenie problémov, získavanie zdrojov a budúcu výrobu.
